Блок питания с регулировкой

После создания очередной радиоустановки пришлось как и всегда искать для неё нужное питания. Со временем мне это надоело и я решил сделать лабораторный блок питания с регулировкой напряжения (так как конструкции рассчитаны не на одно напряжение)

При подборки схемы главными показателями для меня служили
1-простота(не большое количество комплектующих)
2-надёжность

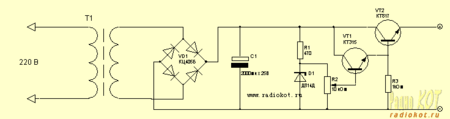

Я взял за основу эту схему взятую из всемирной паутины.

После проверки схемы я решил её немного модифицировать.

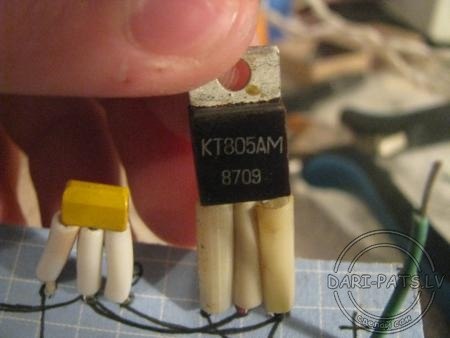

Меня не очень устраивал транзистор кт 817 так

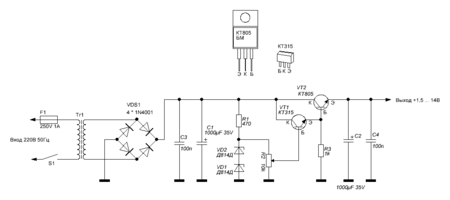

как при большой нагрузке он будет жутко греется я и поменял его на кт 805.вот мой вариант в известной для
радиолюбителей программе sPlay7.0

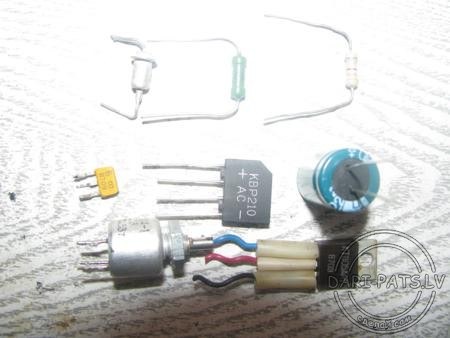

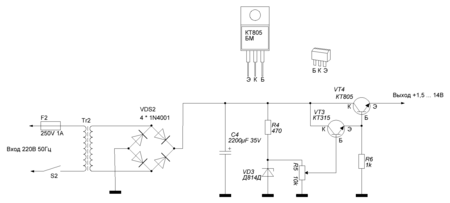

Обозначение на схеме

• Tr2
• любой трансформатор способный выдать 12 вольт и более чем 1 ампер

• VDs2
• Диодный мост.

• С4
• конденсатор емкостью 2000 мкФ и напряжением 25 вольт (можно больше)

• R4
• 470 Ом
• резистор мощностью 0,125-0,25 Вт

• R5
• Переменный резистор на 10кОм

• R6
• 1 кОм
• резистор мощностью 0,125-0,25 Вт

• VD3
• Д814Д
• Стабилитрон

• VT3
• КТ315
• Можно брать с любой буквой

• VT4
• КТ805
• буква здесь роли не играет

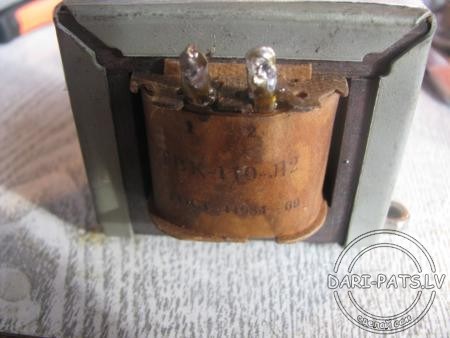

Все остальные детали меня вполне устраивали .Трансформатор я выбрал ТВК-110- Л2

Который выдавал мне нужные вольты и амперы

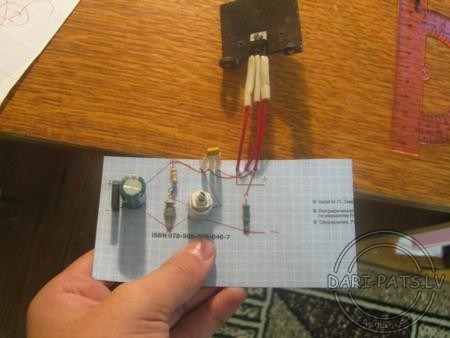

Вот уже окончательное соборное устройство

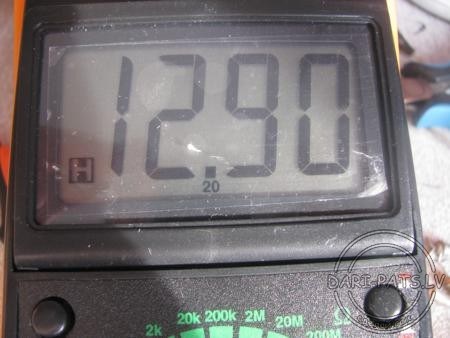

Так как схема устройства проста так и принцип его роботы тоже!!!!
Переменное напряжение частотой 50Гц поступает на понижающий трансформатор где преобразовывается в пониженное переменное напряжение 12В, далее поступает на диодный мост где приобретает полярность, далее после диодного моста постоянное напряжение поступает на фильтр, состоящий из электролитического конденсатора, где увеличивается в 1,14 раза
далее выпрямленное напряжение поступает на стабилизатор на 2 ух транзисторах и стабилитроне
ВТ1 является управляемым транзистором, ВТ 2 – усилительным
регулируется выходное напряжение переменным резистором. то есть регулируя напряжение на стабилитроне мы регулируем его и на выходе БП!


после создания блока питания я подумал что некоторым может не хватить 12 вольт поэтому я решил пересчитать схему и сделать её до 30 вольт
