Блокинг Генератор

Блокинг Генератор – схема.

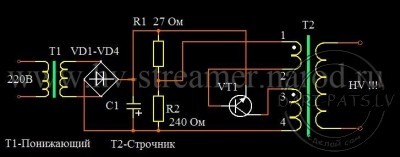

В этой статье я расскажу как собрать простой источник высокого напряжения. Всё это называется Блокинг-Генератор или строчник. Когда я впервые решил его собрать,то очень долго мучился  При включении он не запускался. Оказалось проблема в том что я перепутал обмотки.Схему вы видите ниже.Транзистор можно любой.Я раньше ставил КТ805А и дуги мне хватало.Но чуть позже я поставил транзистор TOSHIBA 2 SA 1943.Он импортный,но это того стоило:)Дуга увеличилась по длине и стала очень горячая.

Для создание Строчника нам понадобится:

1.Трансформатор строчной развертки ТВС-110Л от ламповых ч/б телевизоров («строчник»).

2. 2 Резистора (27 и 240 Ом)

3.Транзистор

4.Провода

5.Источник постоянного тока.Не больше 12 вольт.Транзистор может не выдержать.И электролитический конденсатор.Чем больше ёмкость,тем лучше.

Приступаем к созданию.

Разбираем сердечник на 2 п-образные половинки;

1. Снять первичные обмотки (они больше не нужны); А оставить только высоковольтную обмотку.

2. Изготовить из толстого картона каркас для новых первичных обмоток;

3. Намотать новые первичные обмотки:

а) 1-2 – проводом толщиной 0,6-0,8 мм, 2-3 витка;

б) 3-4 – проводом толщиной 1-1,5 мм, 5-6 витков;

Транзистор нужно установить на радиатор т.к.Он сильно греется.Чем больше площадь радиатора тем лучше.

Всё собираем как показано на схеме. Всё должно работать.Если не работает,то мняем местами провода на одной из обмоток. Всё должно работать!

Самые известные опыты со строчником.

1.Плазменный шар. Берем обыкновенную лампочку один провод высоковольтной обмотки заземляем,а другой подключаем к лампочке.

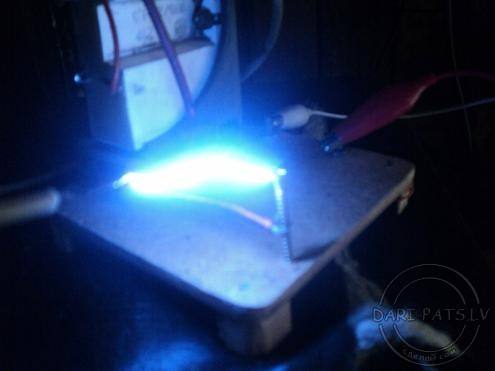

2.Лестница Иакова. Нужно 2  металлических прутика(Тонких)Закрепляем их на подставке из диэлектрика. Подаём на каждый провод напряжение.Настраиваем расстояние между электродами.Дуга будет подниматься в верх прерываться,а потом снова загораться.

3.Строчник можно подключить к умножителю из того же телевизора.И появится очень мощный разряд.Будет очень громко!Напряжение с умножителя может убить!Будьте осторожны!
