Индиктор уровня звукового сигнала

Здравствуйте. В этой статье я расскажу о том как сделать индикатор уровня звукового сигнала намикросхеме AN6884. эта микросхема представляет собой интегральный драйвер для 5ти светодиодов, но не обязательно ограничиваться на этом количестве. И так… для изготовления индикатора нам понадобятся:

  • фольгированый тектолитмаркер для печатных плат (если нет принтера)
  • хлорное железосверло 1мм
  • собственно микросхема AN6884 (я использовал две для построения 10ти разрядного индикатора)
  • светодиоды
  • резисторы
  • конденсаторы

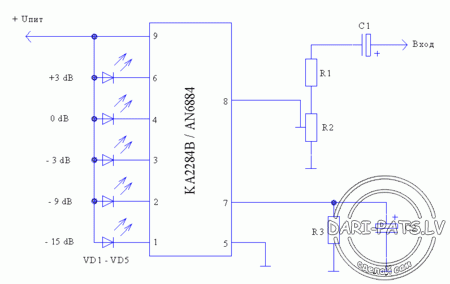

Схема включения.
Номиналы деталей:
R3 на 47 кОм и 100 кОм
C1 на 10 мкФ х 10 В
C2 на 1 мкФ х 10 В
VD1 – VD5 – АЛ307 (КИПМО)
От напряжения входного сигнала подбираются номиналы  R1 и R2- смотрим таблицу ниже

UвхR1R2
50 – 100 мВ1 кОм100 кОм
100 – 500 мВ47 кОм47 кОм
0,5 – 5 В100 кОм47 кОм

Чем меньше емкость конденсатор С2 тем чаще будет моргание светодиодов .


 Для начала нужно изготовить печатную плату (информацию о том как сделать это без принтера так же можно найти в разделе “электричество”).

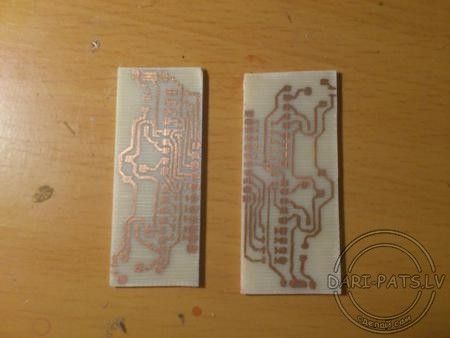

Берем кусочек текстолита, рисуем на нем маркером дорожки в соответствии со схемой. Далее помещаем нашу заготовку в раствор хлорного железа на 10 – 15 минут, до полного растворения незакрашеных маркером участков. После этого смываем маркер каким либо растворителем (я для этого использую простую губку для мытья посуды и мыло, под горячеватой водой). Для установки микросхемы и других компонентов сверлим отверстия (т.к. я использовал почти все детали SMD, то сверленик не проводилось, микросхема та же была припаяна со стороны дорожек). После этих процедур получаем готовую печатную плату.

Теперь берем в руку паяльник…Сначала припаиваем все мелкие компоненты а за тем микросхему, следите что бы микросхема была припаяна правильно, в противном случае микросхема привключении выходит из строя (проверено горьким опытом). При построении 10ти разрядного индикатора необходимо в цепи входного сигнала второй миросхемы установить резистор около 100кОм, так же в цепи входного сигнала сигнала установлен подстроечный резистор на 100кОм, изменяя положениедвижка которого изменяется чувствительность микросхемы.В цепи каждого светодиода нужно установить резистор задающий ток ( я питал индикатор наприяжением 12в, резистор по расчетам вышел около 600ом). После сборки всего устройстка необходимо настроить чувствительность индикатора (при 2х и более микросхемах неободимо настроить порог сробатывания последующей микросхемы подстроечным резистором).

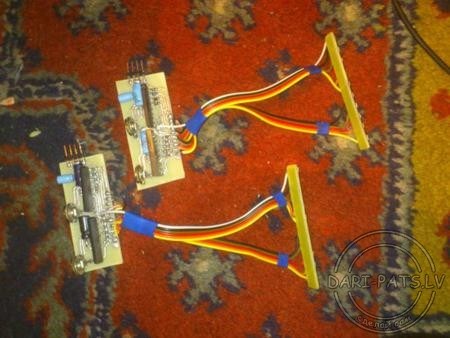

 Я решил разместить светодиоды на отдельной плате.
