Качер Бровина

В этой статейке я бы хотел рассказать о том, как сделать генератор электромагнитных колебаний(простонародии “качер бровина”).
Когда я первый раз наткнулся на эту вещичку, в одной из групп в вконтакте, она меня очень заинтересовала, и я начал усиленно изучать эту тему…

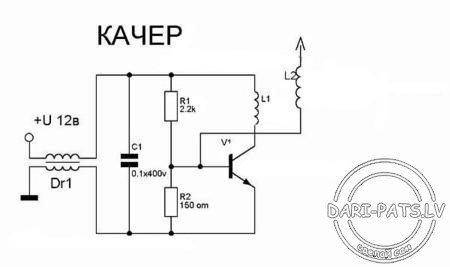

Нашел саму простую схемку

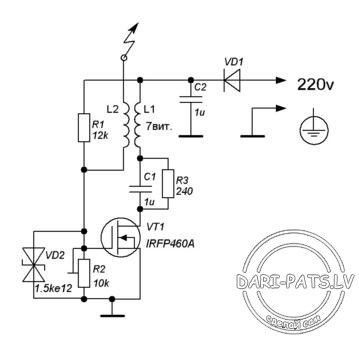

Собрал, побаловался, результатом остался не доволен, ибо стример был около 1см. Стал дальше искать схемы, перебрал около 4 шт и наконец-то нашел, что мне было нужно. Схема очень проста в сборке и дает очень даже приличный результат, работает от 220в.

Качер состоит из 2-х катушек, первичная – 5 витков медным проводом диаметром 5мм и вторичной – намотанной на трубку 5 см диаметром проводом 0.15мм намотать нужно около 1500-1700 витков….диод я использовал кд202, параллельно питанию пленочный кап можно на 4.7мкф, транзистор – желательно использовать тот что на схеме, хоть он и стоит дороже чем аналоги, но по параметрам он лучше…
Очень важная часть схемы – резистор(на схеме стоит номинал 240 Ом) но ставить нужно 50 Ом и самое главное мощность резистора должна быть НЕ МЕНЕЕ 100Ватт. Я использовал отечественные пев100.

Транзистор следует закрепить на большой радиатор, площадью не менее 100см^2 .

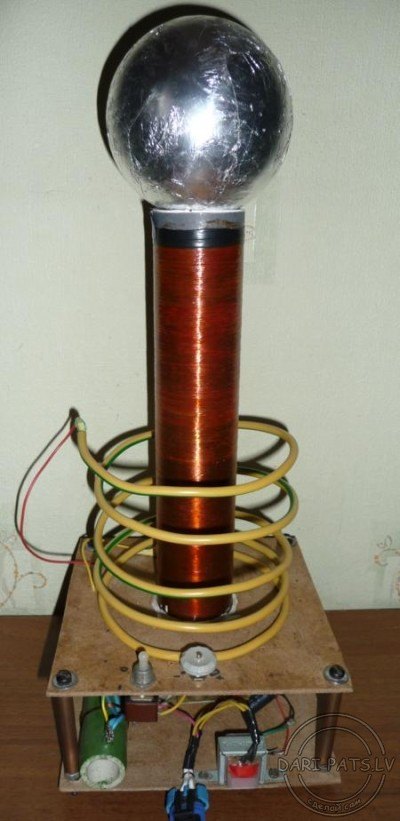

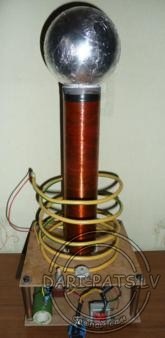

В принципе, получилась такая штука:
