Красивая плата без лазерного принтера

Всем снова привет! Сегодня я хочу рассказать, как делаю печатные платы без лазерного принтера и глянцевой бумаги. Способ этот старый и широко использовался, но с появлением лазерных принтеров этот способ изжил себя. Так вот, что же нам делать, если мы хотим довольно аккуратную плату без всяких проводов и без использования лазерного принтера?

  • Для начала нам понадобится кусочек текстолита – текстолит это такой материал, он используется в электронике и с одной стороны он покрыт медью.
  • Хлорное железо нужно нам, чтобы протравить плату ниже. Расскажу зачем.
  • Маркер черного цвета (Перманент)
  • Желательно лак для ногтей, прозрачный
  • Сверло очень тонкое, желательно 1 мм, если же такого нет в принципе, можно обойтись тем что найдёте.
  • Паяльник, припой, желательно канифоль.

Так вот, для начала мы покупаем этот маркер, хлорное железо и текстолит. На плате мы на той стороне, где она покрыта медью рисуем наши дорожки по схеме. Затем, когда мы нарисовали мы покрываем аккуратно эти дорожки лаком, лак не должен заходить за пределы дорожек. Лучше для этого использовать тонкую кисточку, если вы случайно промахнулись лак можно снять ацетоном или же жидкостью для снятия лака.
Итак, когда же у нас нарисованы дорожки и они покрыты лаком, мы проверяем еще раз все ли правильно мы нарисовали. Если же у нас дорожки занимают мало места и есть еще много свободного текстолита, то мы отрезаем нашу плату с дорожками. Отрезать лучше ножницами по металлу. Затем берем пластиковую посуду, желательно глубокую, и наливаем туда хлорное железо. Затем, если у нас есть, готовим пинцет, чтобы затем использовать. Аккуратно погружаем плату в хлорное железо. Лучше по чаще взбалтывать раствор, тогда он быстрее съест медь. Этот раствор нам нужен для того, чтобы он съел медь и оставил нам только дорожки, которые мы будет сверлить, и паять к ним детальки. Итак, иногда доставайте пинцетом вашу плату и смотрите в каком она состоянии. Когда же ваша плата вытравилась, мы снимаем лак вместе с краской ацетоном или же жидкостью для снятия лака, на крайний случай может подойти одеколон.
Сверлим дырочки в тех местах, где нам нужно, затем мы берем наш паяльник и ставим его греться. Если у вас есть припой с содержанием канифоли, то можно его использовать и не добавлять канифоль. Но лучше отломать кусочек канифоли и растереть его в порошок между пальцами и посыпать плату с дорожками. Тогда дорожки будут лучше паяться.
Далее, берем наш паяльник и расплавляем об него припой, довольно большую капельку, паяльник не должен быть очень горячий вполне хватает 20-40 Ватт. И тащим нашу капельку по дорожкам. Дорожки должны хорошо залудится.
Затем мы паяем наши детальки, должно все получится аккуратно и хорошо.

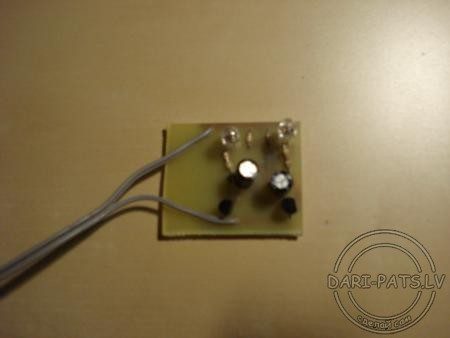

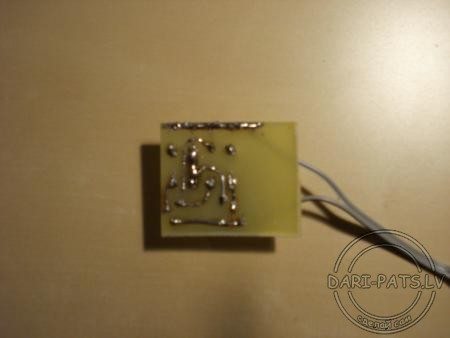

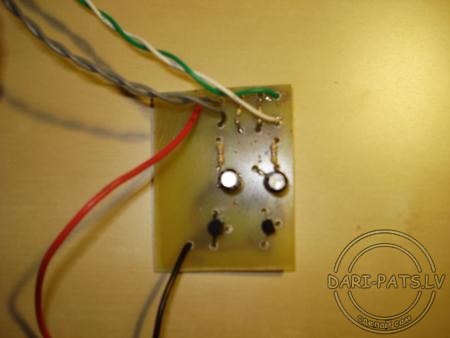

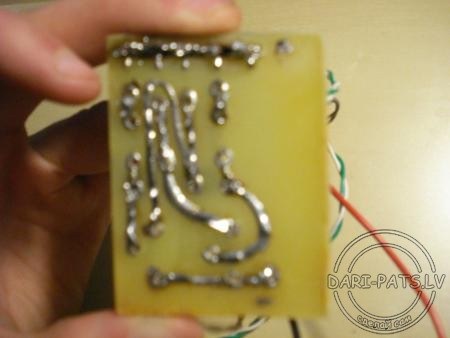

Вот фото:
