Добрый день сегодня я хочу вам рассказать как я делаю печатные платы в домашних условиях. При использовании этого способа мы получим хороший результат. Я делаю печатные платы по методу ЛУТ (Лазерно-Утюжная технология). Это очень хороший и удобный метод для изготовления печатных плат с помощью него можно добиться высокого качества плат.
Для этого нам понадобится:
- Лазерный принтер (струйный не подойдет)
- Глянцевая бумага (проще говоря бумага для печатания фотографий «фотобумага»)
- Хлорное Железо (можно купить в радиоэлектронном магазине)
- Небольшая ёмкость
- Текстолит,наждачная бумага самая мелкая,ацетон
- Программа для разводки печатных плат (я использовал «Sprint-Layout 6» )
- Ёмкость для разогрева хлорного железа можно нержавеющую сталь,но лучше разогревать с помощью водяной бани.
- Губка для мытья посуды,зубная щетка или просто какая либо щеточка не слишком большого размера.
- Утюг
- Мини-дрель с диаметром сверла в 1 мм.

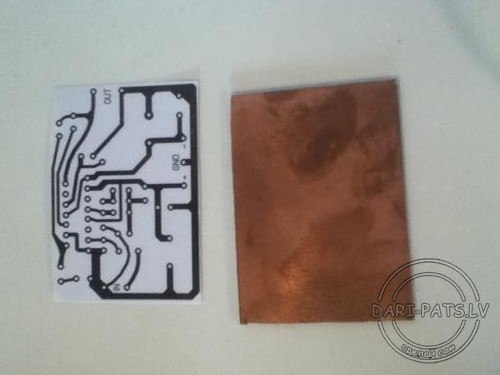

Для начала скачиваем выше указанную программу и разводим там печатную плату. Как это сделать можно посмотреть в интернете советов, статей и видео море. Когда у нас есть готовая плата нам понадобится лазерный принтер если у вас его нету самое просто спросить у знакомых нету ли у них если же у них нету то можно пойти в «копи центр» и попросить распечатать у них только обязательно на глянцевой бумаге. Глянцевую бумагу можно купить в разделах для принтеров там всегда есть разная бумага среди неё должна быть фотобумага или можно поискать в канцелярских магазинах. Когда мы распечатали наш рисунок платы мы беремся за текстолит. По размеру распечатанной платы мы отрезаем наш текстолит можно специальной ножовкой а можно и ножницами по металлу.

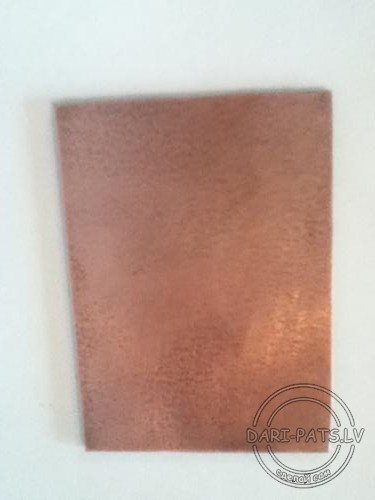

Когда мы отрезали кусочек нашего текстолита нам нужно его зачистить. Для этого наждачной бумагой шлифуем наш текстолит (поверхность с медью). Шлифуем тщательно не должно быть не каких пятен и поверхность должна частично отражать свет. Если полить воду на поверхность она должно стечься в большую каплю а не в маленькие в разных местах. Затем протираем нашу плату ацетоном. После этого нельзя поверхность платы трогать руками и также сам рисунок распечатанный на фото бумаге нельзя сам тонер трогать руками. Если есть шершавости на концах,углах платы их нужно зашкурить.

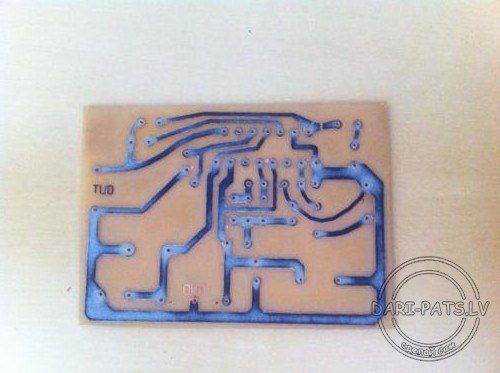

Затем берем утюг ставим разогреваться. Высушиваем нашу плату. Берем распечатанную рисунок и тонером прикладываем к плате (меди). Затем утюгом прижимаем всю нашу плату с рисунком держим несколько секунд и затем начинаем проглаживать особенно нужно быть внимательным с краями. Все хорошо проглаживаем и после проглажки бумага может в некоторых местах пожелтеть.

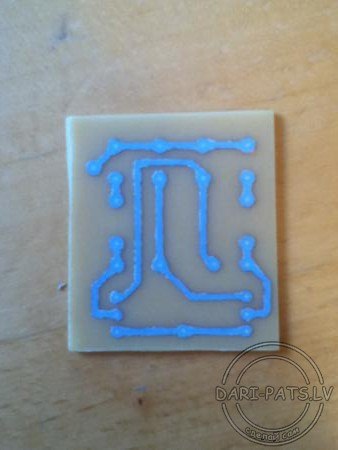

Идем к раковине или ванной включаем теплую воду и под этой водой мочем нашу плату с бумагой. Когда бумага намокнет аккуратно трем её пальцами можно и щеточкой все это делаем под водой. Затем когда у нас остались только наши дорожки либо может получится так ,что останется небольшой слой бумаги его можно ставить нечего в это страшного нету.

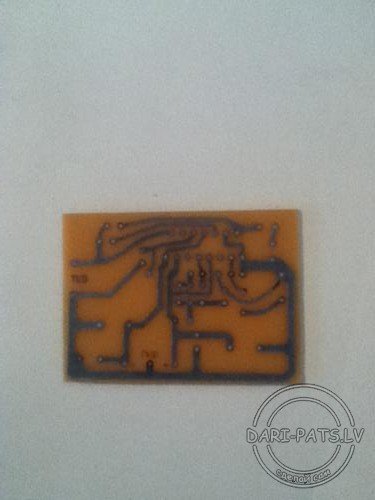

Сейчас мы будем травить нашу плату в хлорном железе. Самый хороший способ на мой взгляд разогревать хлорное железо в водяной бане. Для водяной бани нам понадобится две ёмкости,кипяток,хлорное железо. Значит в первую ёмкость мы заливаем кипяток во вторую ёмкость хлорное железо. Вторую ёмкость ставим в первую за счет этого нагреется хлорное железо и реакция пойдет быстрее. Либо хлорное железо наливаем в ёмкость из нержавеющей стали и ставим на плиту. Хлорное железо нужно нагреть до 50 градусов Цельсия а затем мы его переливаем в другую ёмкость лучше в пластик. В первом случае и во втором затем мы берем губку для мытья посуды. Надеваем на руки резиновые перчатки макаем нашу плату в раствор хлорного железа затем макаем туда губку и начинаем тереть нашу плату время от времени макая её в раствор. Спустя определенное количество времени на плате не должно остаться меди кроме самих дорожек но на них должен быть тонер.

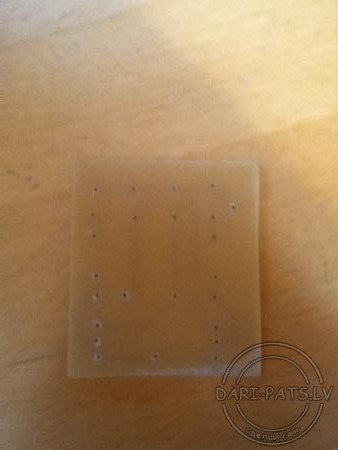

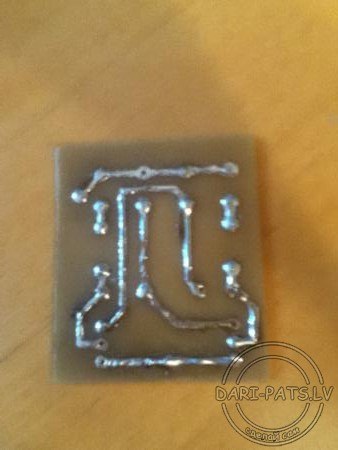

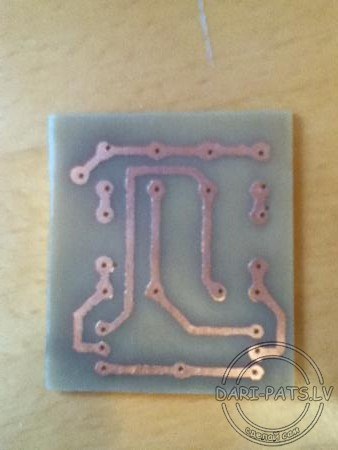

После всего этого мы снимаем наш тонер ацетоном если же он не снимается то можно стереть наждачкой слой бумаги на тонере и попробовать снова. В итоге у вас должны остаться красивые ровные дорожки из меди. Берем нашу мини-дрель и сверлим отверстия для деталей. Далее лудим дорожки посыпав перед этим их канифолью. Удачи если будут вопросы пишите!

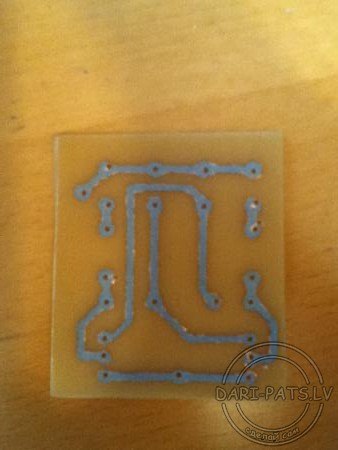

Фото печатной платы:

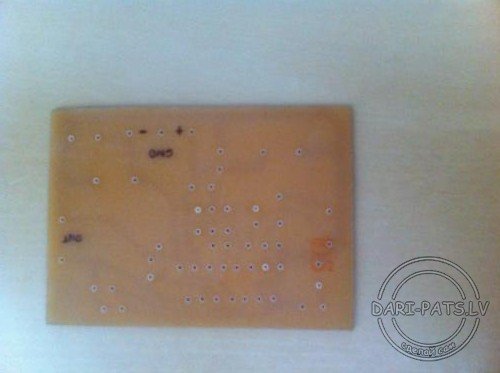

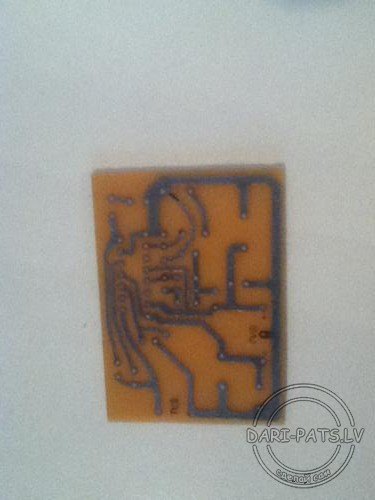

Еще одна печатная плата
