Для этого нам понадобится:
- Тиристор КУ202Н или Л,М,Н– их нам понадобится 3 штуки
Конденсаторы с напряжением не ниже 160 вольт можно до 250 вольт:
- 1 мкФ ,0,25 мкФ,0,1 мкФ,0,5 мкФ.
Резисторы:
- 10 кОм,1,2 кОм,680 Ом,560 Ом.
- Потенциометр (переменный резистор) на 10 кОм ( можно 4-ре штуки)
Трансформатор
Эти детали вы можете с легкостью найти в старый или новых электронных приборах. Таких как телевизоры,магнитофоны и т. д. Но тиристоры придется купить в радиоэлектронном магазине.
Для нашей светомузыки нам так же потребуется трансформатор он нам нужен не только для того ,чтобы запитать устройство но так же ,чтобы повысить входной сигнал. Нам не потребуется какой-то очень мощный или высоковольтный трансформатор. Сюда подойдет трансформатор от магнитофона. Как собирать это устройство дело ваше вы можете собрать его на любом изолирующем материале или просто на плате. Теперь о самих лапах они нам нужны мощностью в 100 Ватт и напряжением в 220 Вольт. Приставка требует высокий входной сигнал лучше ставить пред усилитель где-то на ватт 5 я использовал от ненужных колонок к компу, также по желанию можно ставить потенциометр на каждый канал.

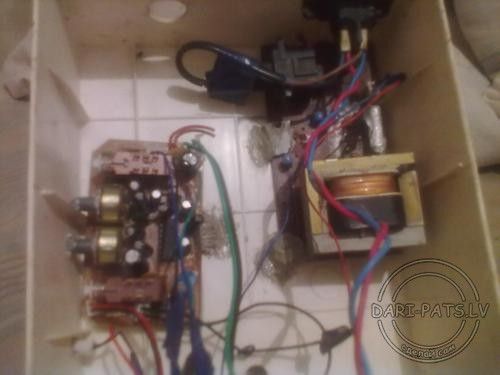

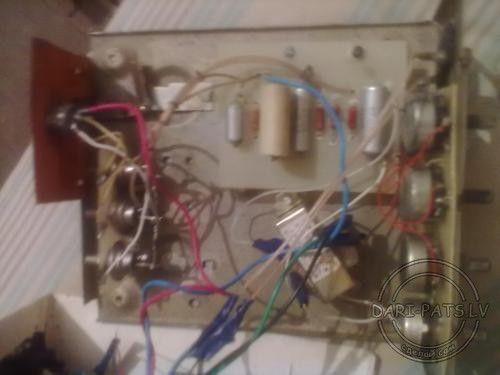

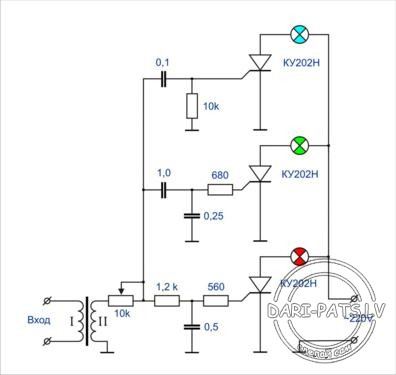

Схема и внешний вид сборки:
