Усилитель звука для телефона, ноутбука, планшетника.

Доброго всем времени суток! У каждого имеется сейчас мобильный телефон, МП-3 плейер, планшетник, ноутбук у всех у них есть разъем для подключения наушников и уже встроенный динамик. Но часто бывает так, что при прослушивании музыки через динамики звук громкий, но многие слова трудно разобрать мы меньше слышим само «пение» и больше «пищание». И вот по этой причини у меня появилась идея собрать усилитель с которым эта проблемы не возникало и при этом ,чтобы была возможность слушать музыку на громкоговорителях мощностью до двух Ватт и сопротивлением 4 Ом. Не долго думаю я решил начать работу.

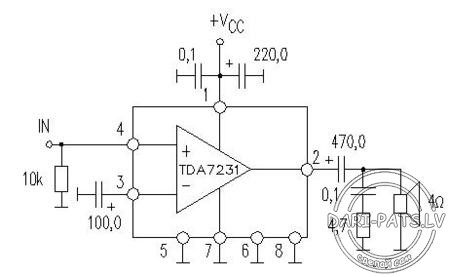

Сам усилитель я решил собрать по этой схеме потому, что наша задача заключается в том, чтобы даже новичок смог собрать это устройство и конечно с точки зрения затрат. Для начала я вам посоветую ознакомиться с обозначением деталей на схеме это нужно сделать тем, кто раньше не пробовал свои способности в радиоэлектронике для этого введите в гугле или в яндексе яндекса «Условно – графические обозначения радиоэлементов». Далее вы сможете полазить по страничкам поисковика и поискать для вас более понятное разъяснение расшифровок радиокомпонентов.
Затем я расскажу, какие инструменты, и радио компоненты нам понадобятся для сборки.


Радиодетали для усилителя:
• Две штуки неполярных конденсаторов ёмкостью 0,1 мкФ (микроФарад).
• Один полярный конденсатор ёмкостью 100 мкФ, одна штука полярного конденсатора ёмкостью 220 мкФ, одна штука конденсатора ёмкостью 470 мкФ.
• Постоянный резистор на 10К (10 килоОм) одна штука и одна штука резистора на 4,7 Ом.
• Одна микросхема TDA 7231.
• Панелька для микросхемы с 8 ножками, в неё будет вставляться наша микросхема. Выключатель или кнопка любая.
• Одна шутка гнезда для выхода на динамик, любой.
• Один штекер «Джек» 3,5 мм можно взять от старых наушников.
• Одна батарея (крона на 9 вольт).
• Если хотите менять громкость, то вам нужен переменный резистор на 22 к.
• Одна штука макетной платы, она вся в дырочках с одной стороны они изолированные, а с другой стороны медные.


Итак, инструменты, которые нам понадобятся для сборки усилителя:
Сам паяльник мощностью примерно от 25 до 40-ка Ватт, канифоль, припой, кусачки, канцелярский нож, отвертка, плоскогубцы.
Когда мы собрали все материалы и инструменты мы можем начать работу.

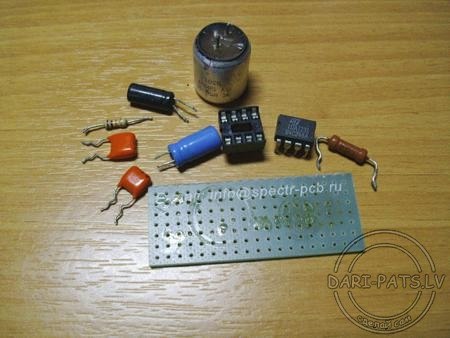

На фото видны эти радиодетали вы можете увидеть, как они выглядят. Затем мы их с небольшим расстоянием вставляем на макетную плату и с другой стороны запаиваем паяльником. Каждую деталь лучше паять не дольше 3-ех секунд, так как можно её испортить перегревом. Или же если по началу трудно за три секунды то можно дать её остынуть минуту и продолжить паять.

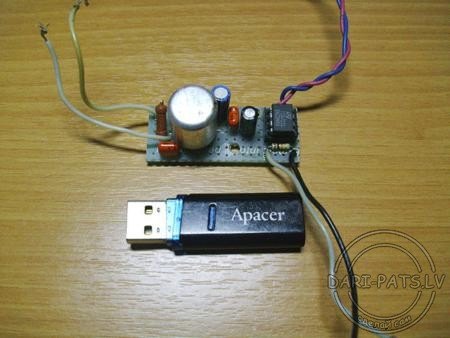

Теперь вы можете увидеть, как у меня выглядит эта уже спаянная схема. Сама плата очень компактная и занимает минимум места. Затем я просверлил два отверстия в плате для крепления её в корпусе.

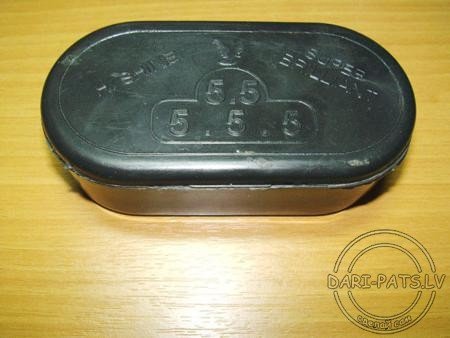

Потом передо мной встал вопрос, какой корпус использовать и тут я вспомнил, что у меня есть коробочка из под губки для чистки обуви. Вот именно она мне и подойдет.

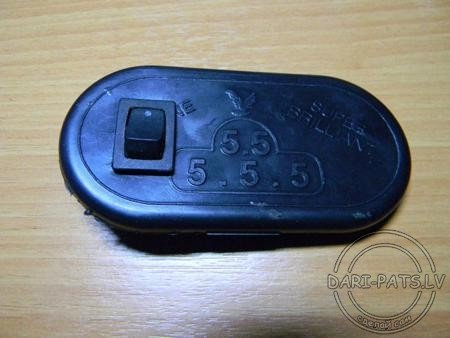

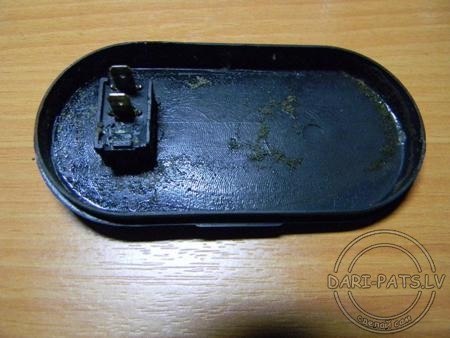

Если вы приобрели кнопку то вырезайте для неё канцелярским ножом отверстие в коробочке.

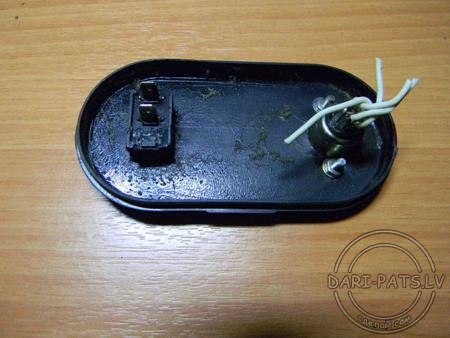

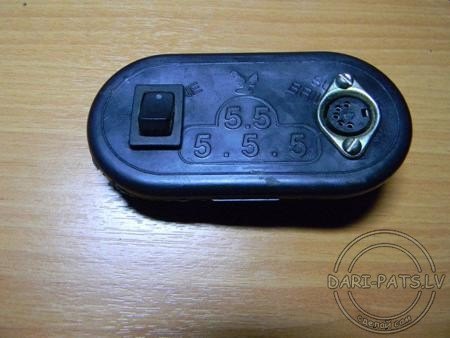

Затем вырезаем отверстие для гнезда. Отверстие тут советское 5-ти штырьковое. Такие использовались на кассетных магнитофонах, черно-белых телевизорах и усилителях. Изнутри закрепляем гнездо гаечками и винтами.

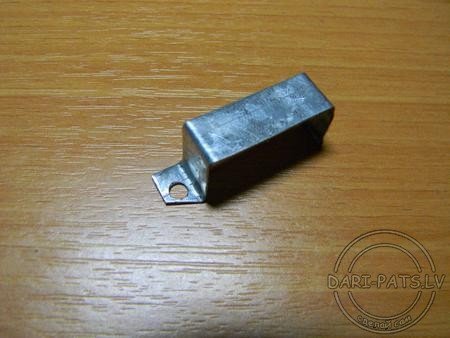

Теперь нам нужен металл для крепления батарейки в корпусе, сверлим полосочку металла, чтобы закрепить в корпусе.

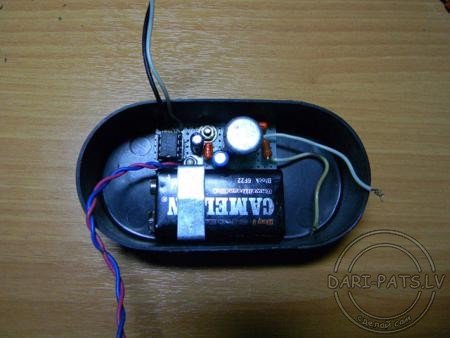

Все засовываем в корпус проверяем все ли помещается там.

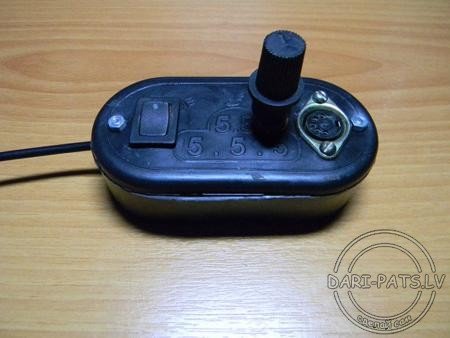

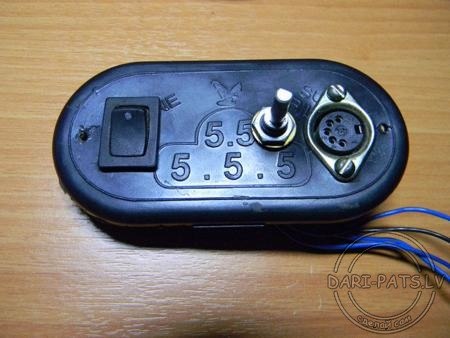

Устанавливаем (если вы купили) регулятор громкости, конечно, его можно и не использовать, так как в мп-3 и в телефонах уже есть регулятор.

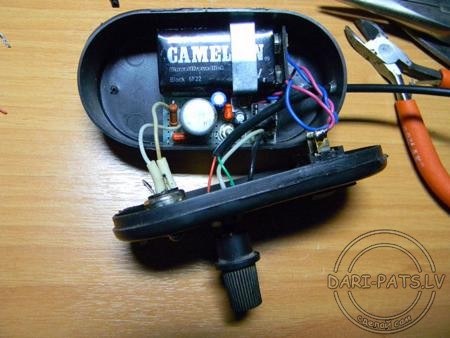

Нам осталось спаять гнезда регулятора громкости, переключателя, штекера. И просверливаем два отверстия в корпусе, чтобы закрутить крышку большими винтами и гайками.

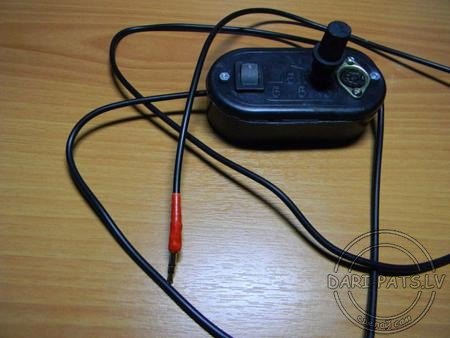

В принципе вот такой получился усилитель я его уже проверил ну вот и все, что я хотел вам рассказать.
