Переносная колонка в банке

Для этой интересной идеи нам понадобится:

• наждачная бумага
• войлок толщиной примерно 3-4мм
• парочка надфилей
• клей момент универсал
• динамик
• батарея от телефона 3.7в ампераж, чем больше, тем лучше
• провода перфорированный текстолит
• микросхема тда7052
• конденсатор 100мф от 6в до 16в разъем для зарядки
• джек для наушников, и переменный резистор с включением питания.

Далее, все по порядку, последовательность действий.
1) Берем наждачную бумагу и банку уже пустую, соотвецтвенно содержимое выливаем, сделав отверстие в дне. На наждачной бумаге аккуратно стачиваем дно и саму крышку. Дно можно выбросить крышку оставляем она нам еще понадобится.

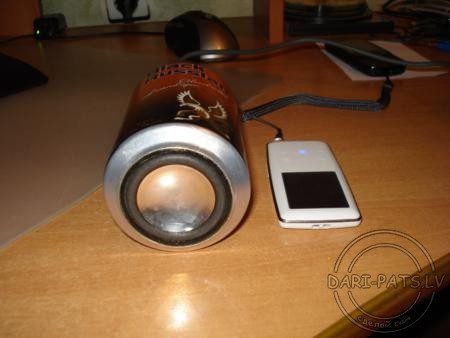

2) Берем динамик, припаиваем два провода, вставляем вместо дна и по контуру проклеиваем моментом, а стенки банки обклеиваем войлоком.

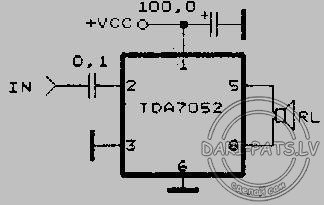

3) Собираем схему тда 7052.

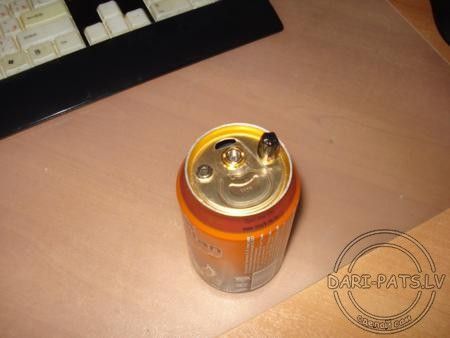

4) Берем крышку, делаем отверстия для зарядки, линейного входа и переменного резистора, а также отверстие для резонанса.

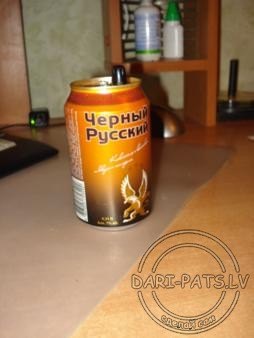

5) После того как все собрано и припаяно, вставляем крышку, а края покрываем лаком для ногтей, банка готова.
