СОМ – программатор и работа в PonyProg

Вопрос: для чего нужен программатор?
Ответ: для программирования микроконтроллеров (далее МК).
Вопрос: для чего нужны МК, это же сложно?
Ответ: МК это цифровая электроника, нужны они для того, чтобы заменить одним МК кучу транзисторов, и прочей гадости, чтобы сделать минимальные размеры печатной платы (далее ПП), и МК – это просто.

Скачать программу:

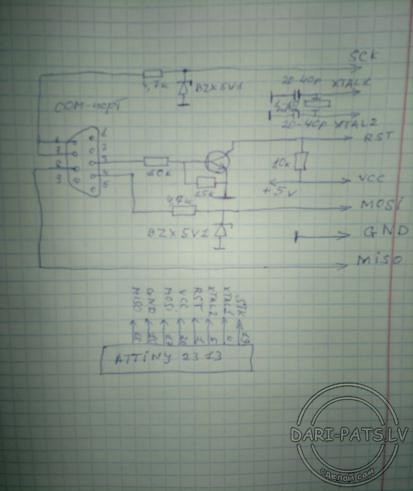

Схема программатора:

Как видно, схема не сложная.
Аналоги деталей: транзистор можно поставить КТ315, Стабилитроны – любые с напряжением стабилизации 4,7-5,6в, например, отечественные КС147, КС156…, кварц лучше ставить не более 4 МГц.

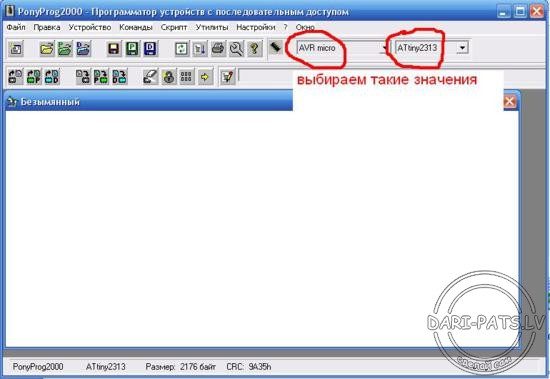

Далее скачиваем программу PonyProg, Устанавливаем ее, меняем в папке (куда установили программу) PONYPROG2000.EXE на PonyProg 207 rus.exe (это русская версия программы.), подключаем МК к программатору, программатор к ПК, и настраиваем программу.

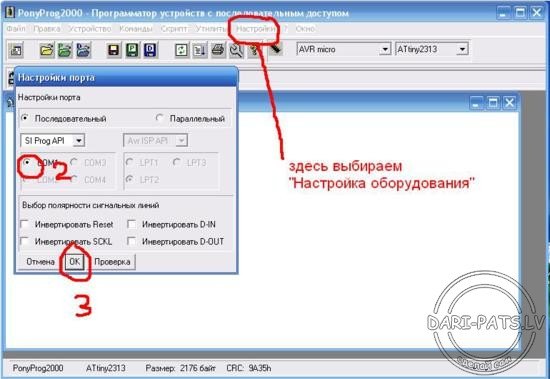

далее

потом в настройках выбираем «калибровка».
Программа у нас настроена.

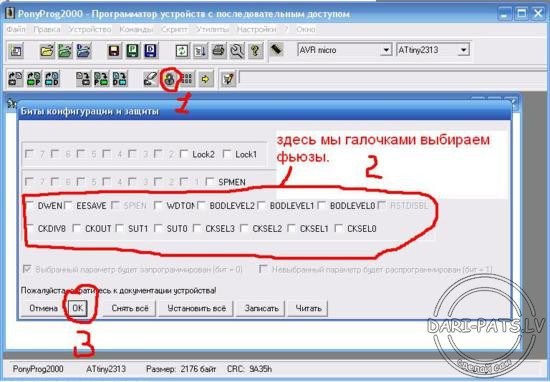

Где выставлять фьюзы обычно пишется в описании схемы, которую мы собираем.

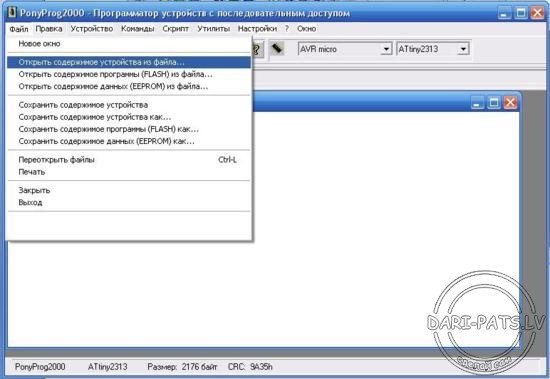

Далее

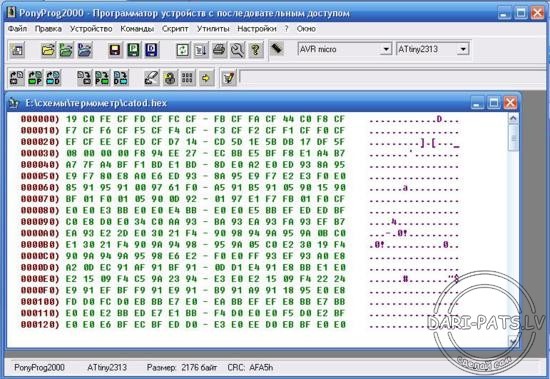

После чего в открывшемся окне выбираем тип файлов *.hex, выбираем файл прошивки, и получается что-то вроде этого:

Потом выбираем «Команды»    =>   «Записать все», после автоматической проверки показавакт в окне «Ok».

На этом прошивка контроллера окончена.

Автор статьи:  *_=S@M=_*
