Электронная Валентинка своими руками

Представляю вам устройство под названием “Электронная Валентинка”. Данное устройство создано чтобы радовать близких и любимых людей .
Электронная Валентинка создавалась как подарок любимой девушке на праздник «День Святого Валентина» поэтому такое название.

Схема основана на микроконтроллере ATMega32 и на 156 светодиодах, которые были включены по матричной схеме (рисунок 1 и 2).

Электронная Валентинка – устройство выполнено на двух печатных платах, первая это плата управления (рис. 3), вторая – плата индикации (рис.4, рис.5). Плата управления односторонняя, а плата индикации двухсторонняя. В платах были применены соединения перемычками из провода, например, МГТФ. Эти места вы можете увидеть на рисунках. Данный способ не лучший но по этому мы экономим по толщине и габаритным размерам.

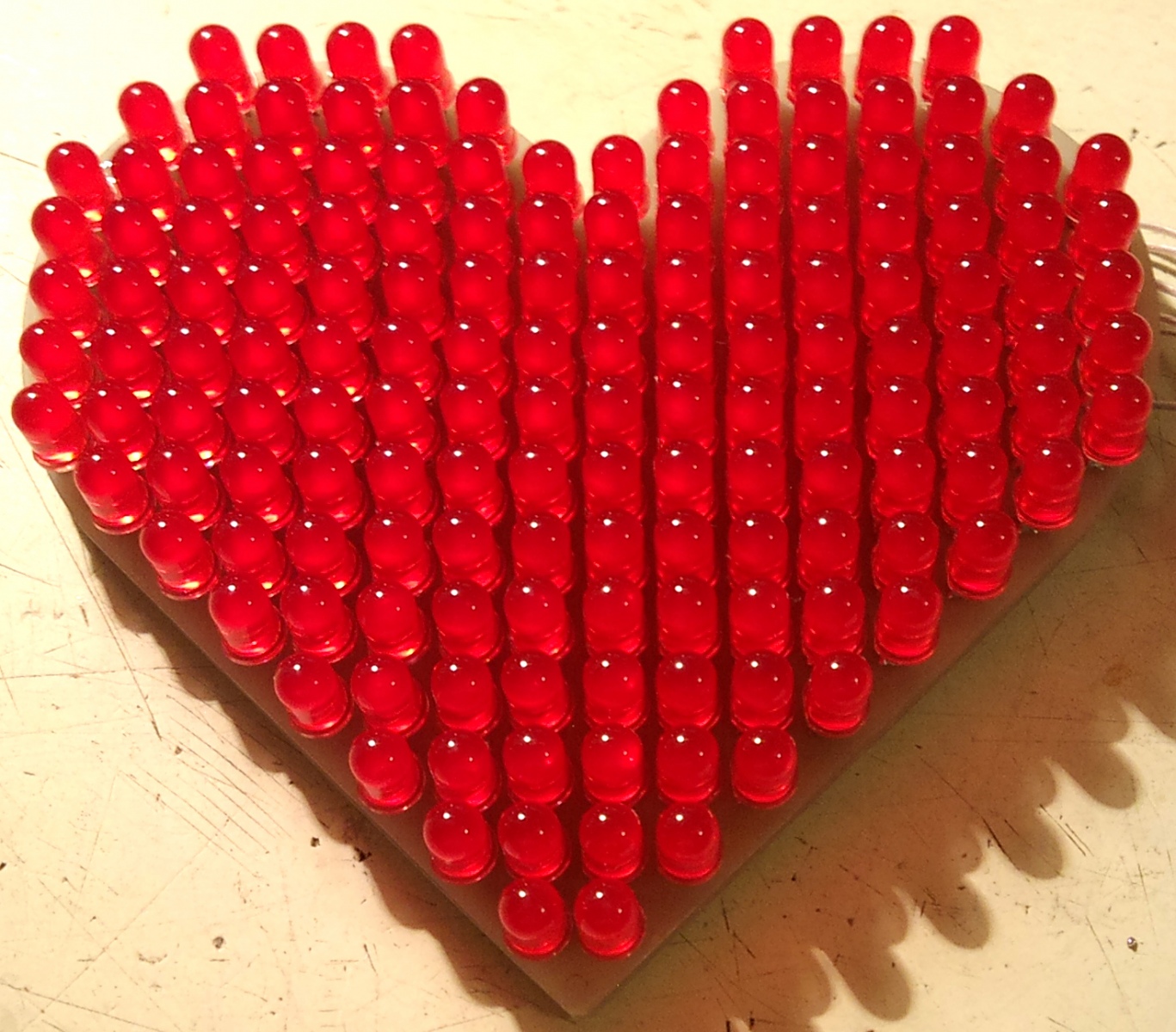

Когда же мы перейдем к пайке светодиодов то некоторые контакты светодиодов нужно не перекусывать, а оставить для того, чтобы соединить плату индикации с платой управления в определенных местах.

Перед тем как паять нужно проверить все светодиоды на исправность еще не плохо было бы измерить обратные токи утечек, потому что в случае некачественных светодиодов при работе схемы возможны засвечивания ненужных нам светодиодов. Это сильно видно на не дорогих светодиодах. Нам следует паять быстро наши светодиоды иначе при перегреве они могут сгореть. Мы можем выиграть размеры платы используя SMD светодиоды.

Для микроконтроллера нужна программа она написана в IAR EWAAVR 5.30.0. Компилятор можно с лёгкостью достать в сети. В проекте есть библиотека с эффектами “effects.c” и файл “main.c”, с их помощью создаются большое количество визуальных эффектов на светодиодном индикаторе.

Программируем мы микроконтроллер внутрисхемно, программатор мы подключаем прямо к его выводам (см. рисунок 3). Для того, чтобы программировать можно использовать программатор USBASP или что-либо проще, например такой программатор как PonyProg.

Fuse биты приведены на рис. 6.

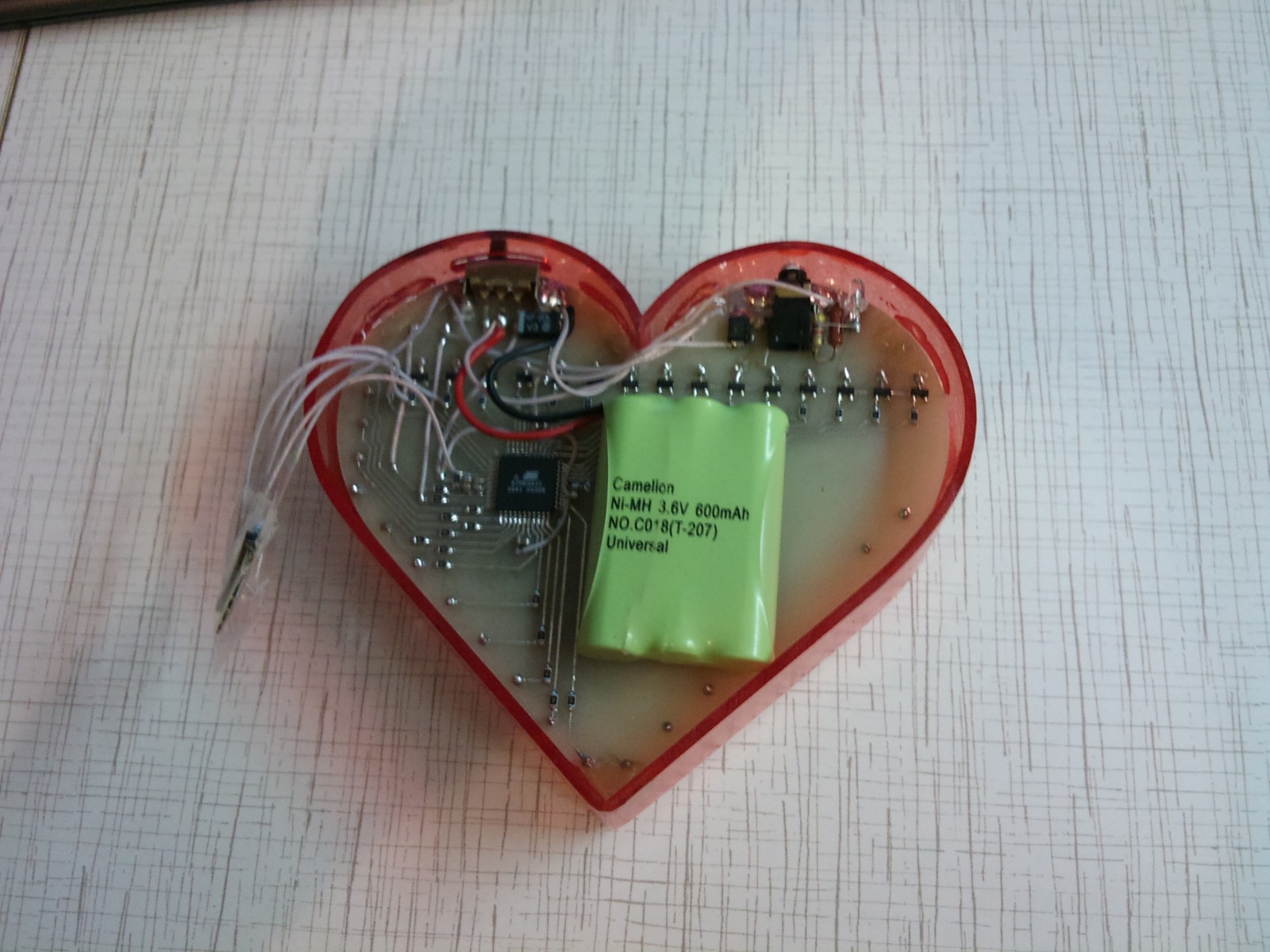

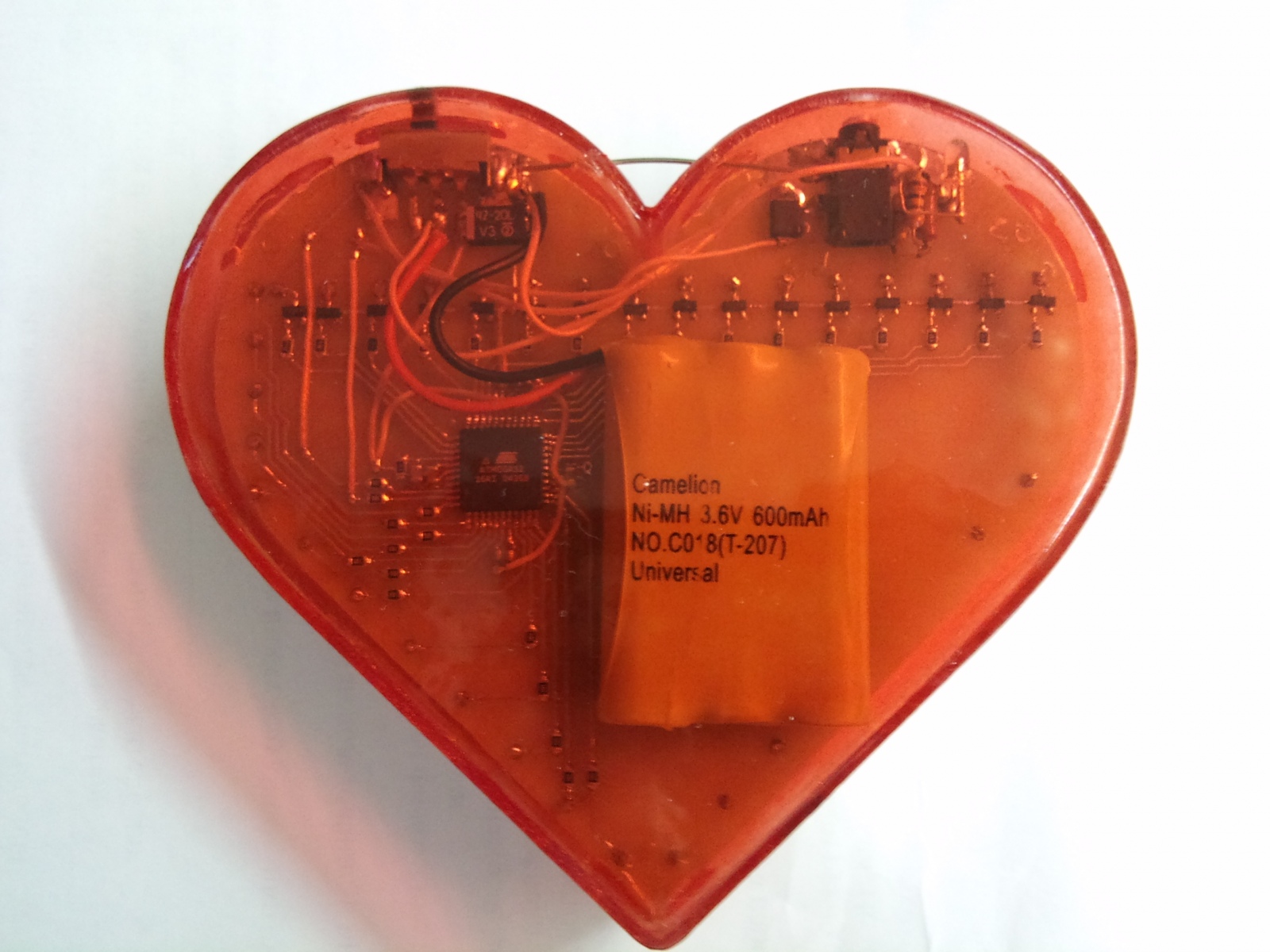

Электронная Валентинка работает от никель-кадмиевого или никель-металлогидридного аккумулятора его напряжение должно составлять 3,6В – 4,8В. Так же мы можем применить литий-ионные аккумуляторы но для этого нам нужно изменить схему зарядки! Максимальный потребляемый ток составляет около 120мА, среднее значение где-то 60 мА и это зависит от того какие используются эффекты.

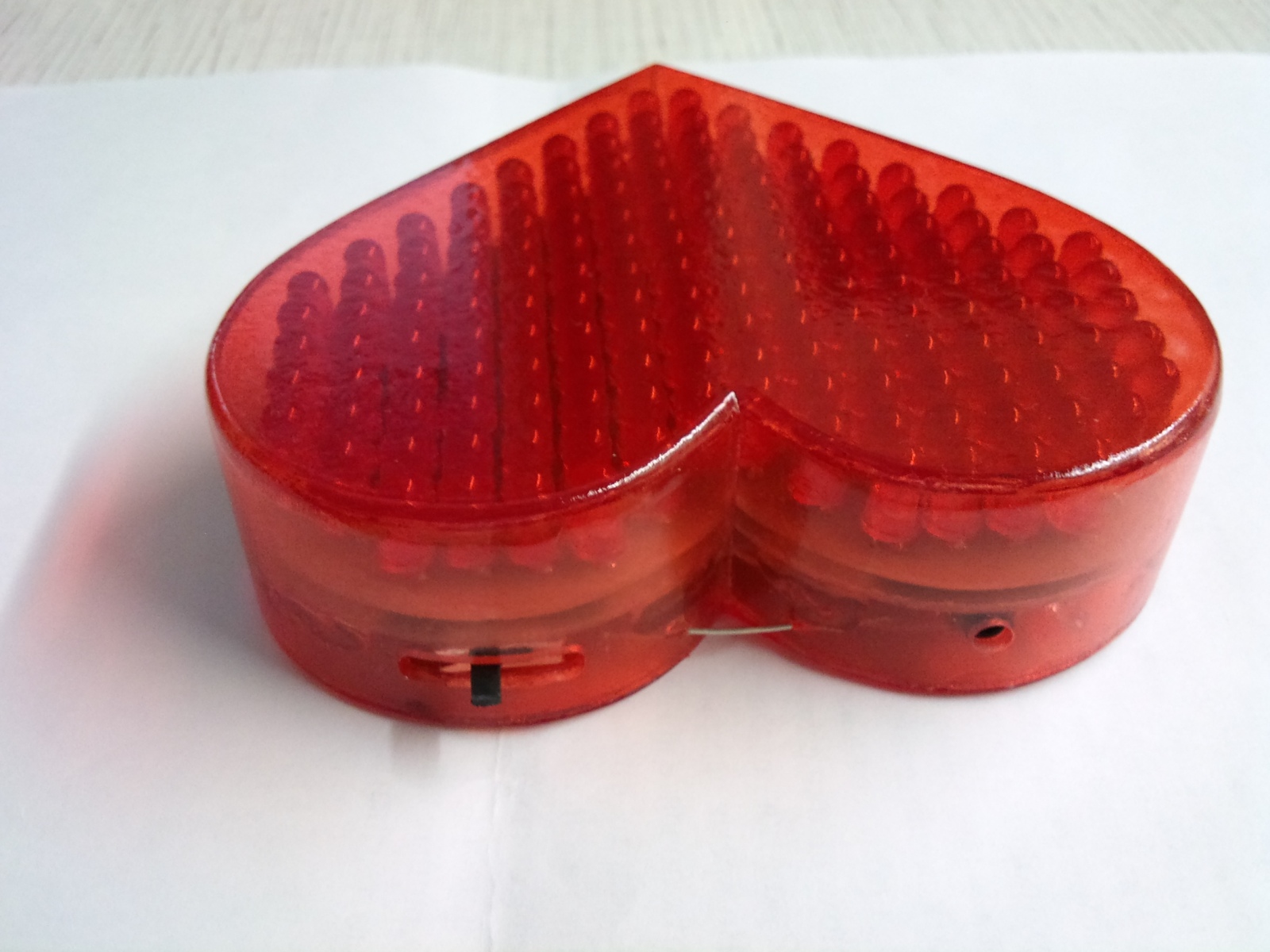

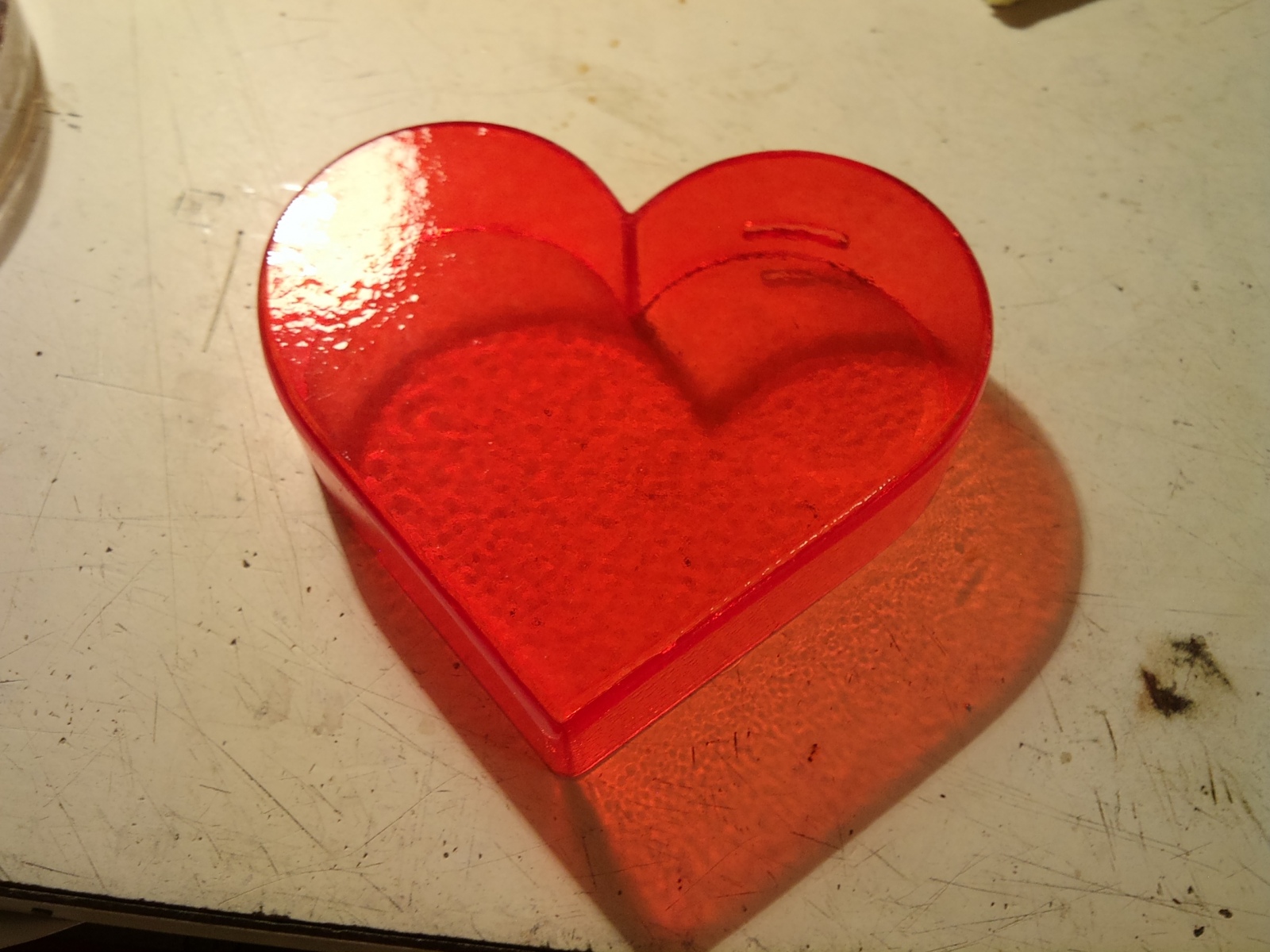

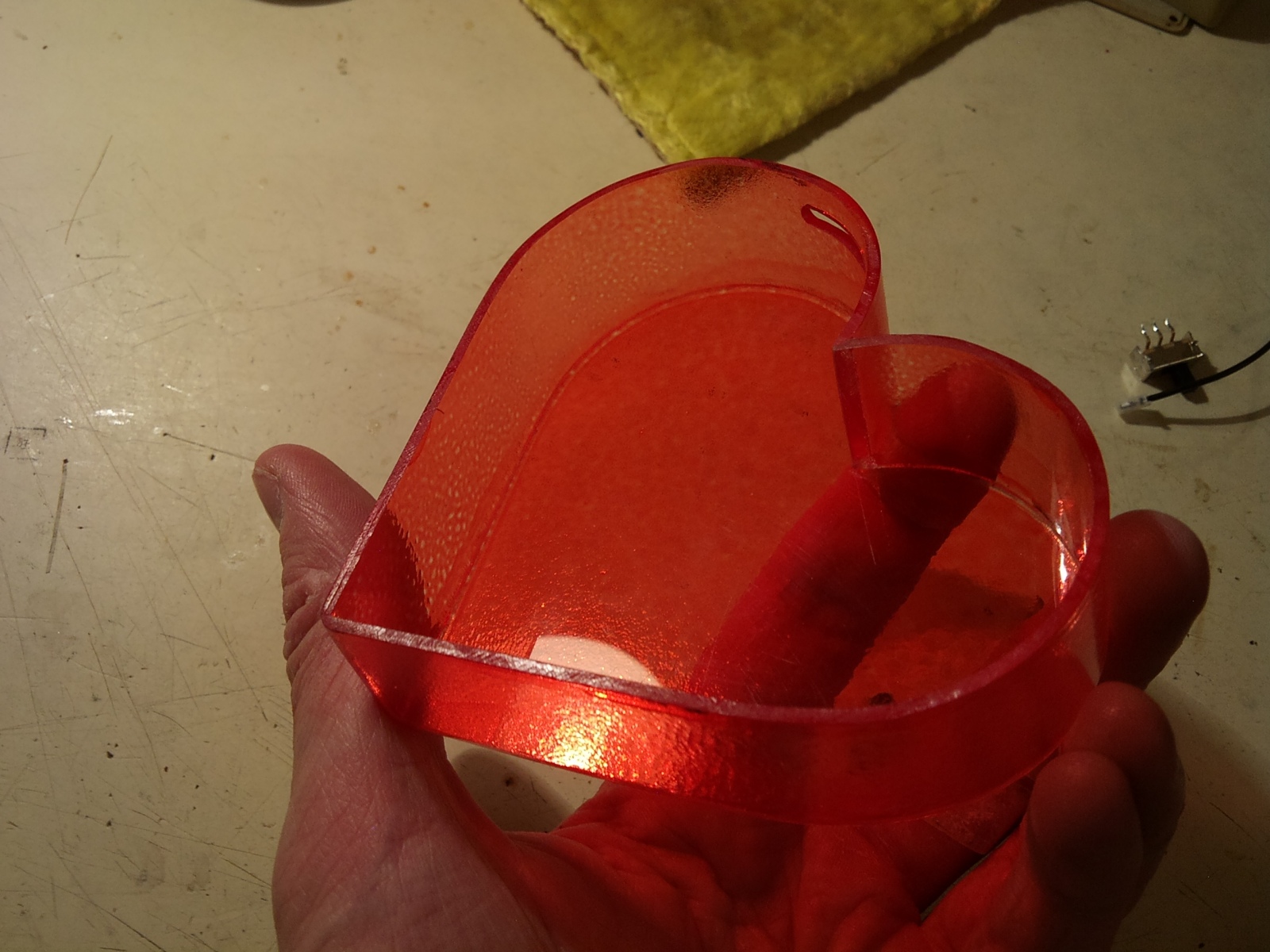

Сам корпус сделан из оргстекла. Данная форма была достигнута с помощью воздушной паяльной станции. Корпус склеен клеем в основу которого входит дихлорэтан в него добавлены кусочки оргстекла и они растворены до жидкой массы. Снаружи корпус был покрашен красной аэрозольной краской. Лучше брать хорошую, качественную краску либо покрыть её защитным лаком если этого не сделать краска может облерется.

ВНИМАНИЕ: Работать с дихлорэтаном нужно только при хорошей вытяжке!!! ОПАСНО! ТОКСИЧНО!
Работу данного устройства можно увидеть в конце новости:

P/S: В настоящее время автором ведется работа по разработке новой версии Электронной Валентинки. В отличии от первой версии увеличилось число светодиодов с 156 до 251. Добавлено музыкальное сопровождение. Уменьшились толщина Валентинки, она будут не более 15 мм.

В Валентинку вкладываются все лучшие идеи накопившиеся за 2 года существования проекта.
Для облегчения повторения конструкции автор предлагает набор для самостоятельного изготовления или полностью собранную Электронную Валентинку. Повторить конструкцию самостоятельно будет затруднительно так как в проекты используются платы по 3х слойной технологии изготавливаемые под заказ.

Узнать свежие новости о новом проекте Элктронная Валентинка можно присоединившись в группу в социальной сети ВКонтакте http://vk.com/valentins_for_day. Там же можно связаться с автором или по электронной почте igor727@mail.ru

Желаю Вам успехов!

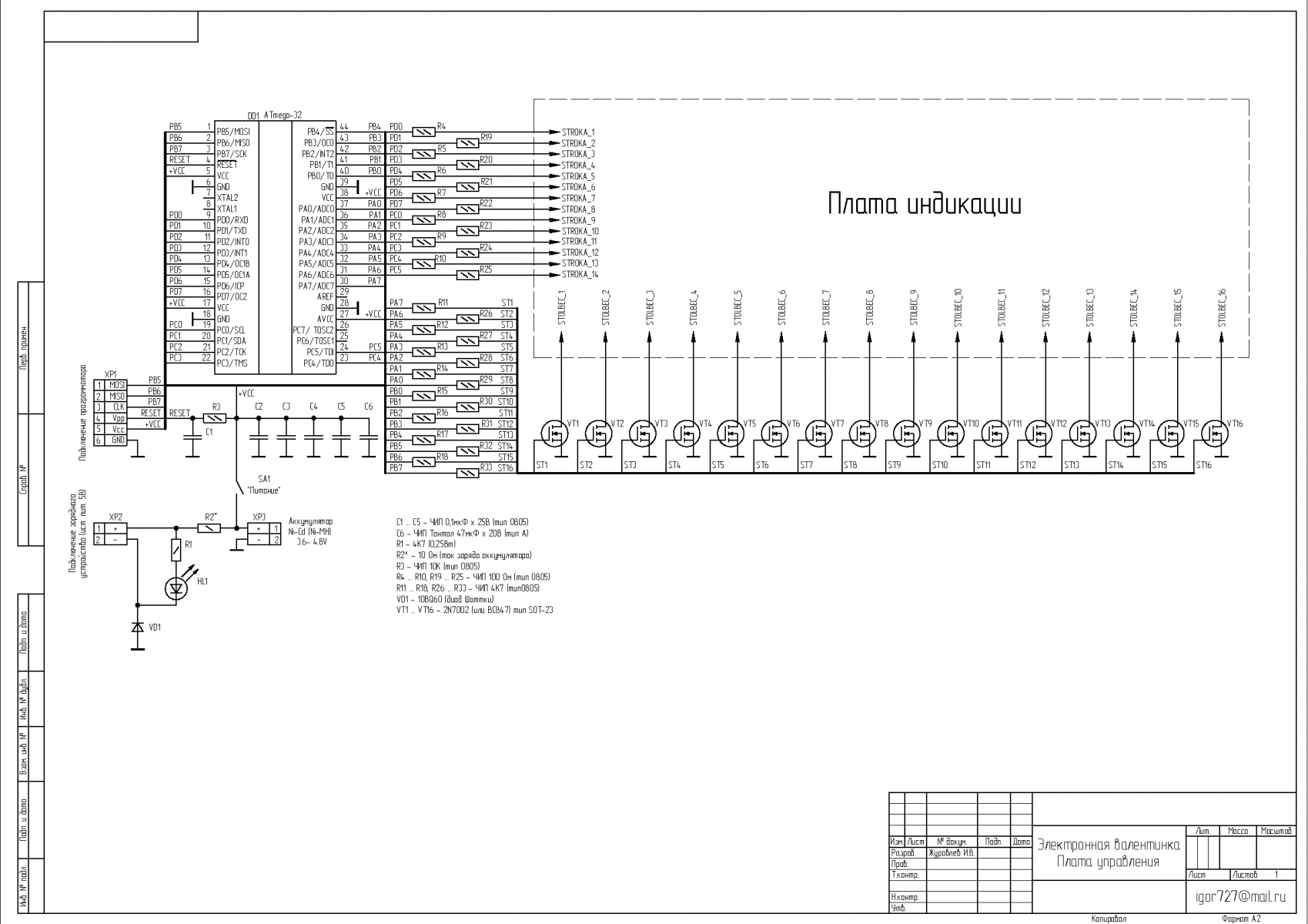

Рисунок 1. Схема платы управления.

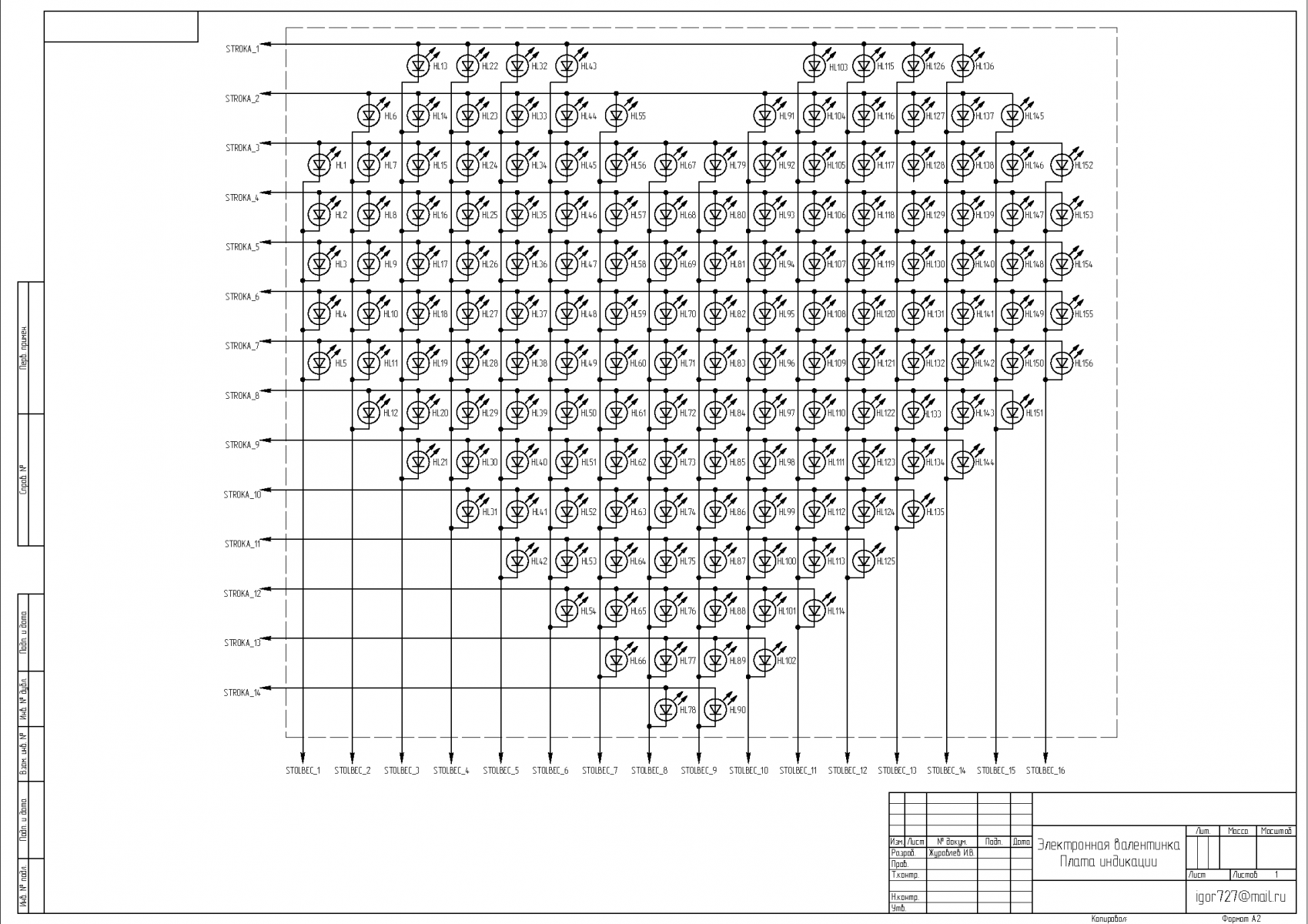

Рисунок 2. Схема платы индикации.

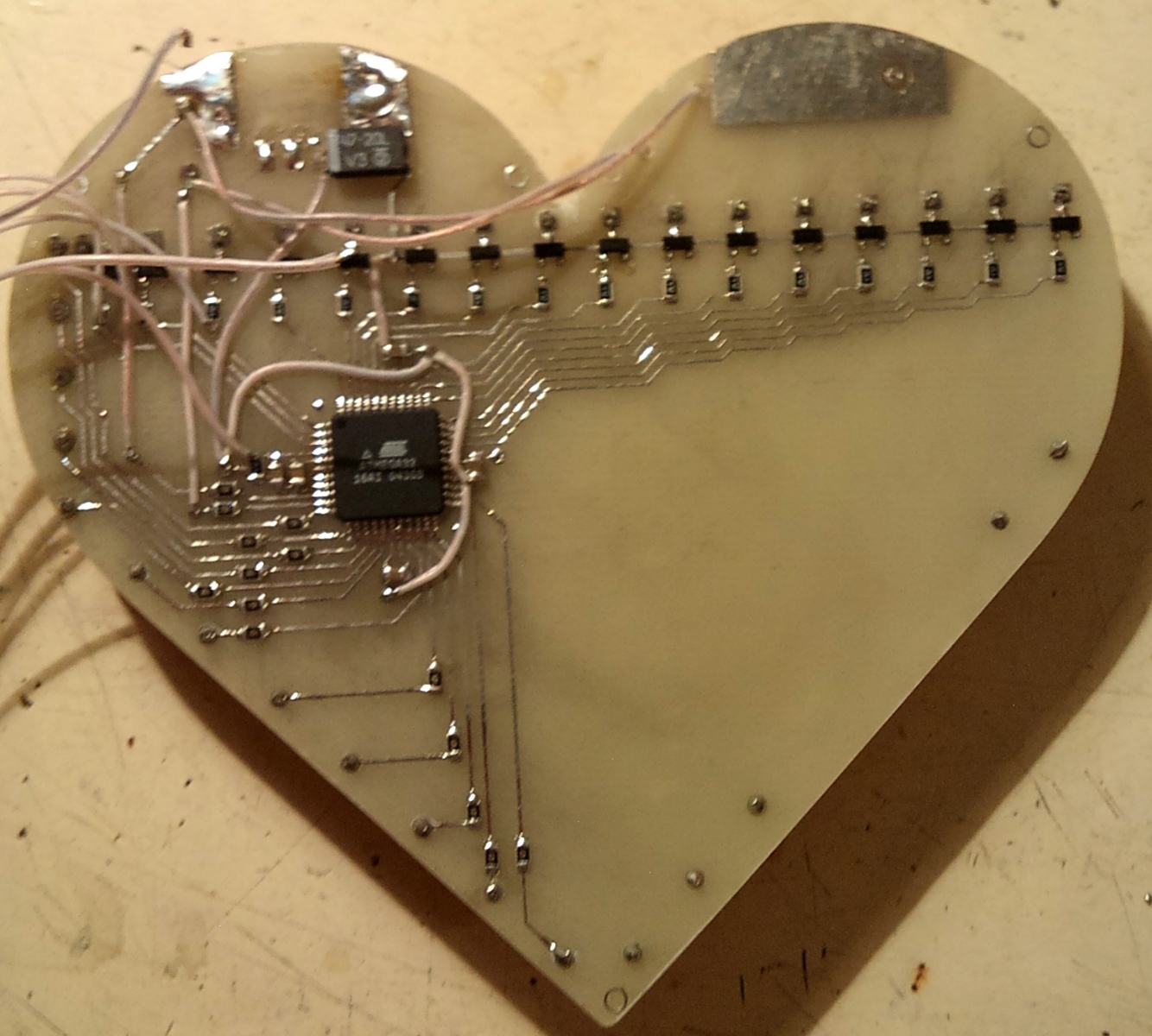

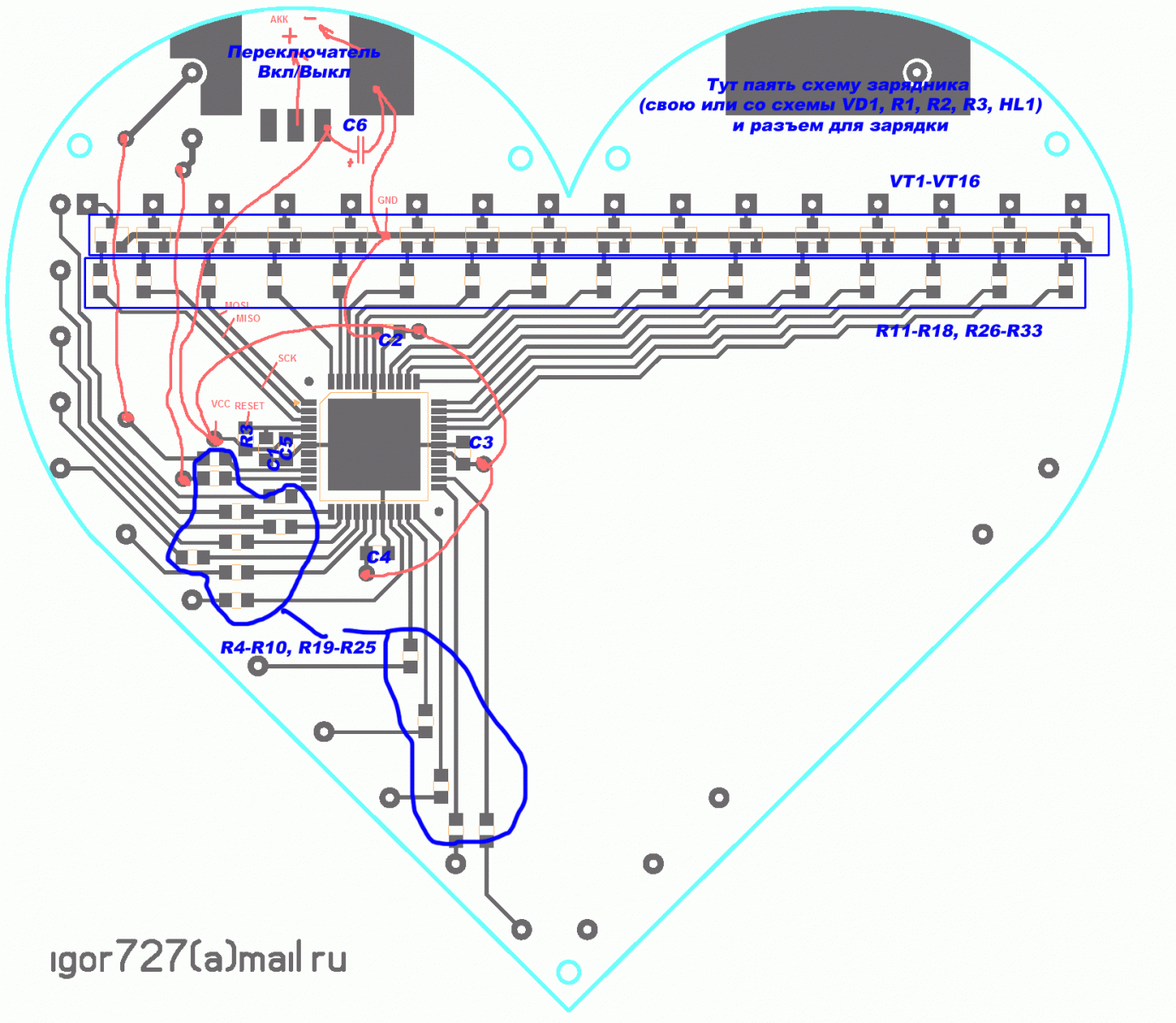

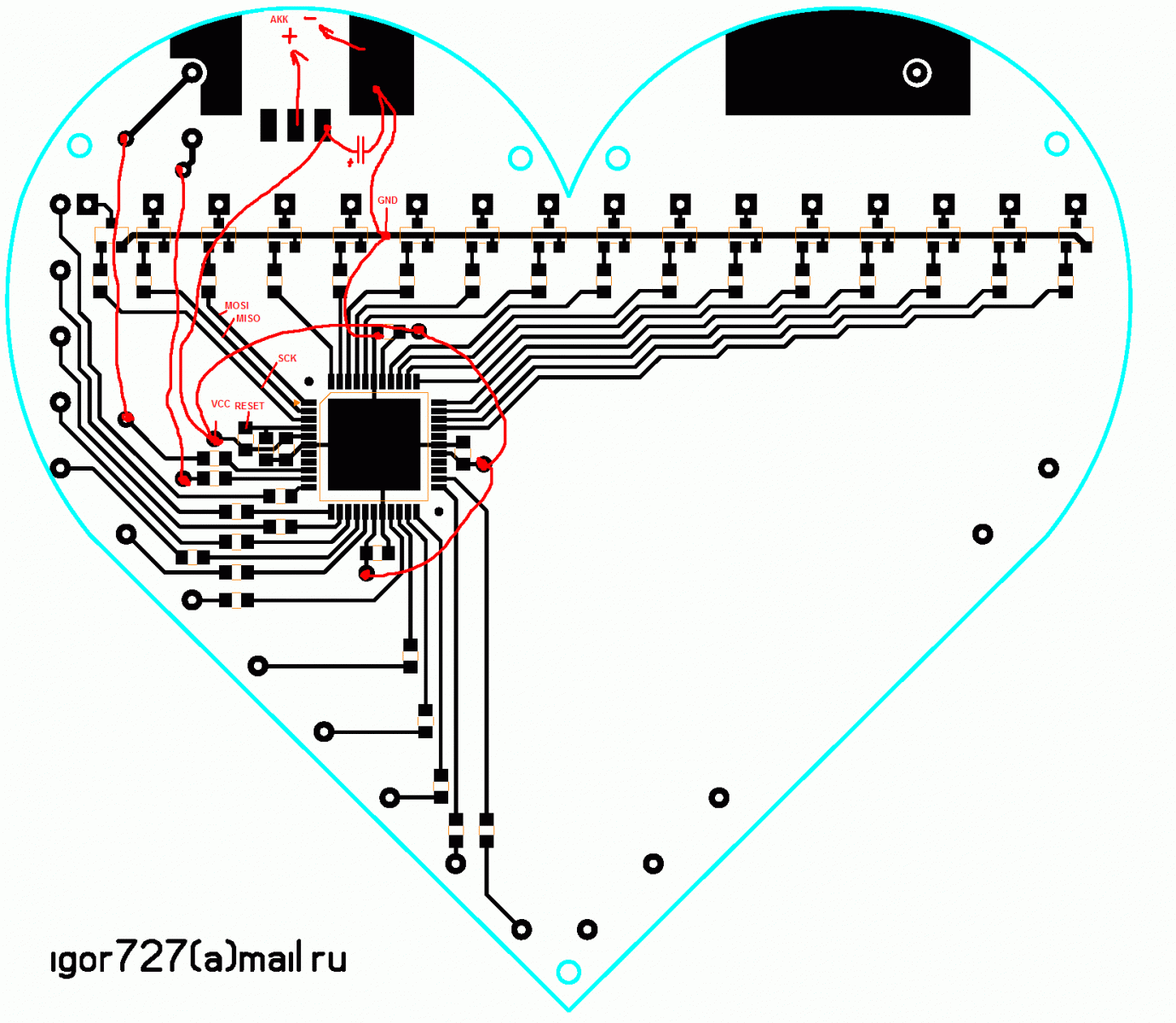

Рисунок 3. Сама плата управления.

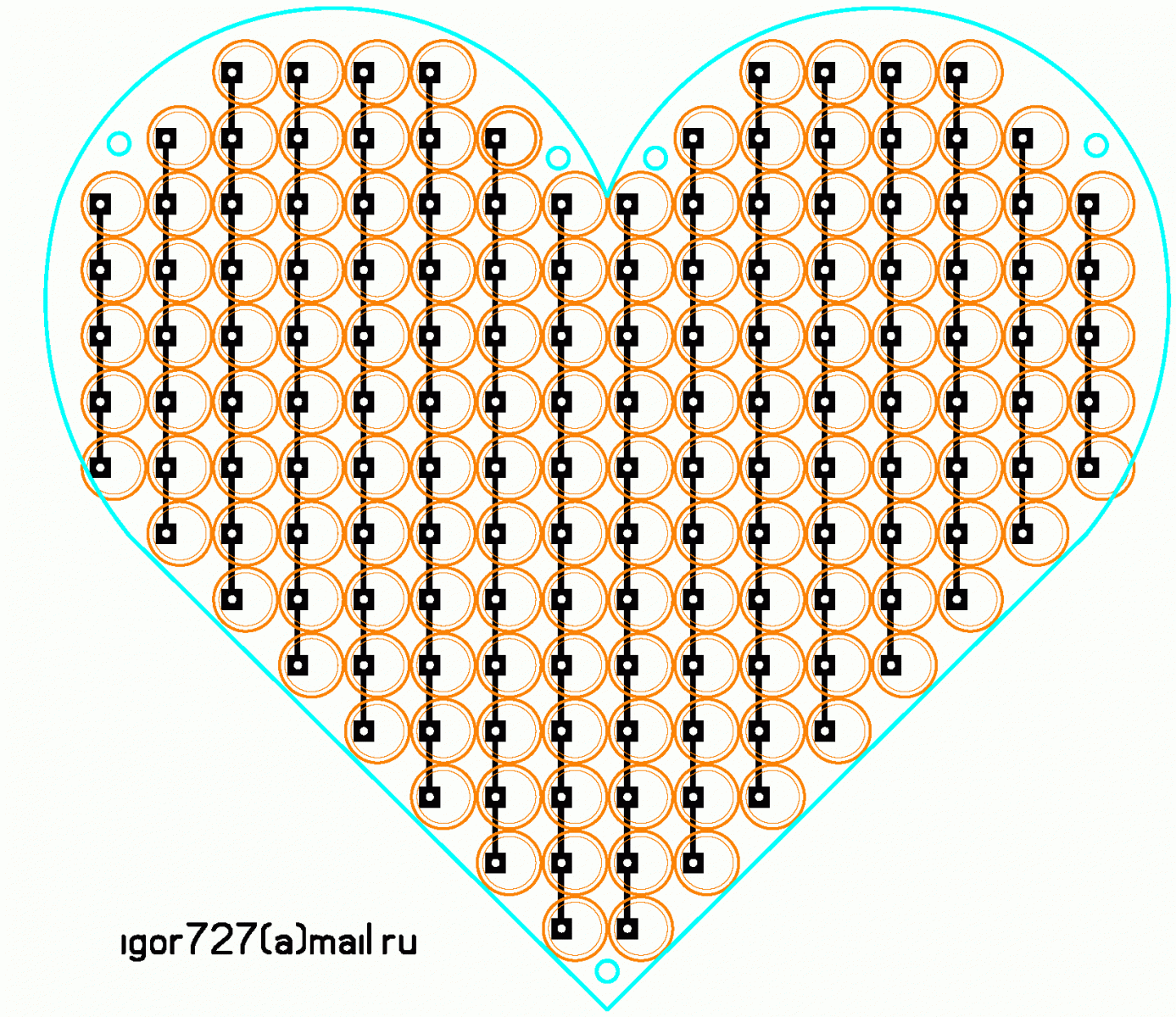

Рисунок 4. Плата индикации её верхний слой.

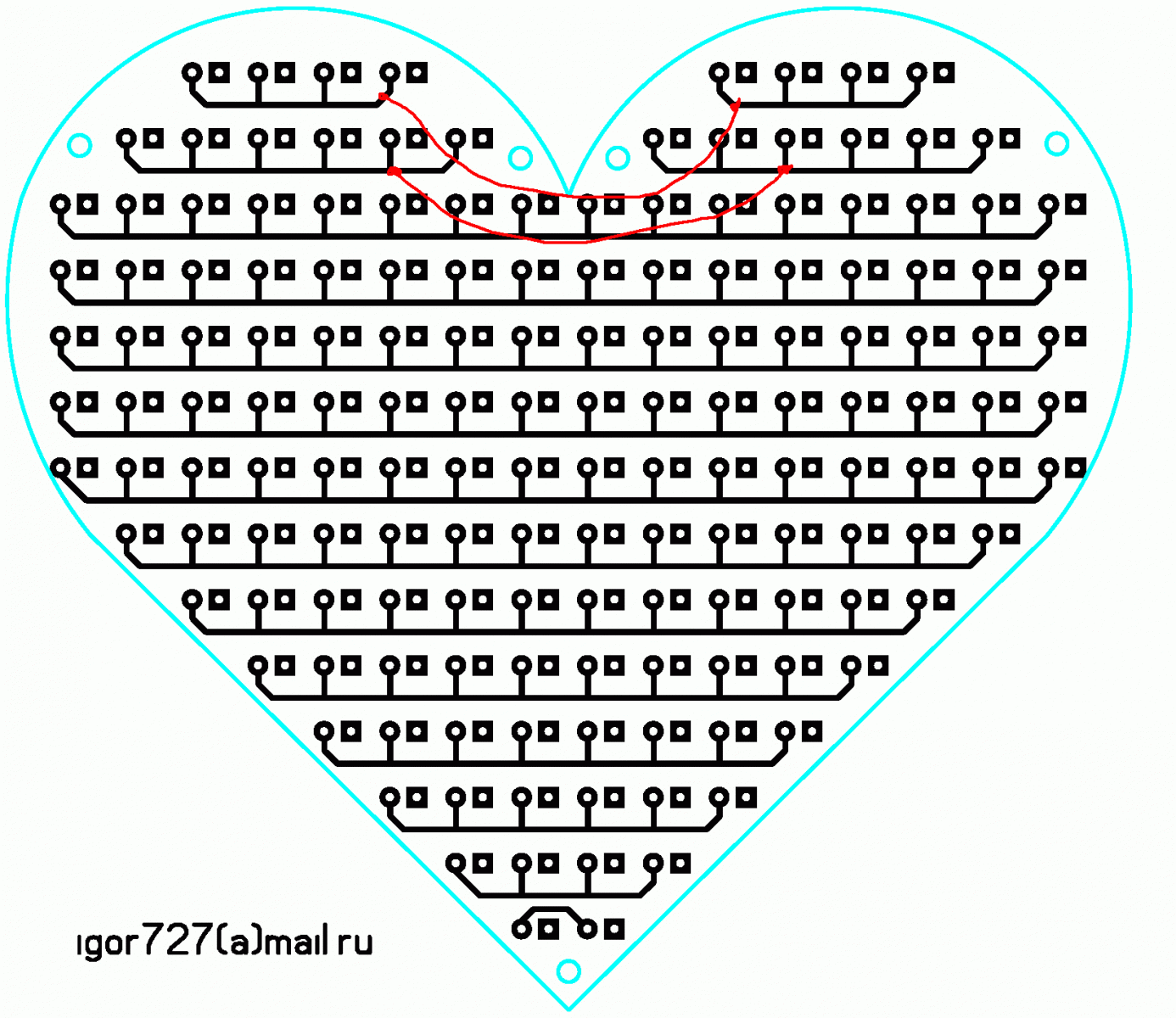

Рисунок 5. Плата индикации её нижний слой.

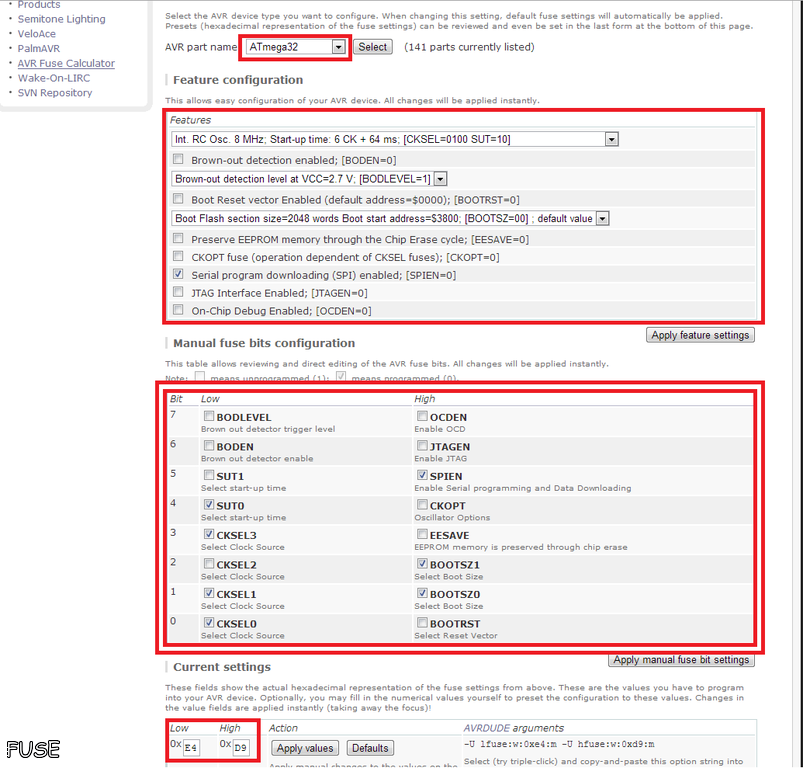

Рисунок 6. Fuse биты.

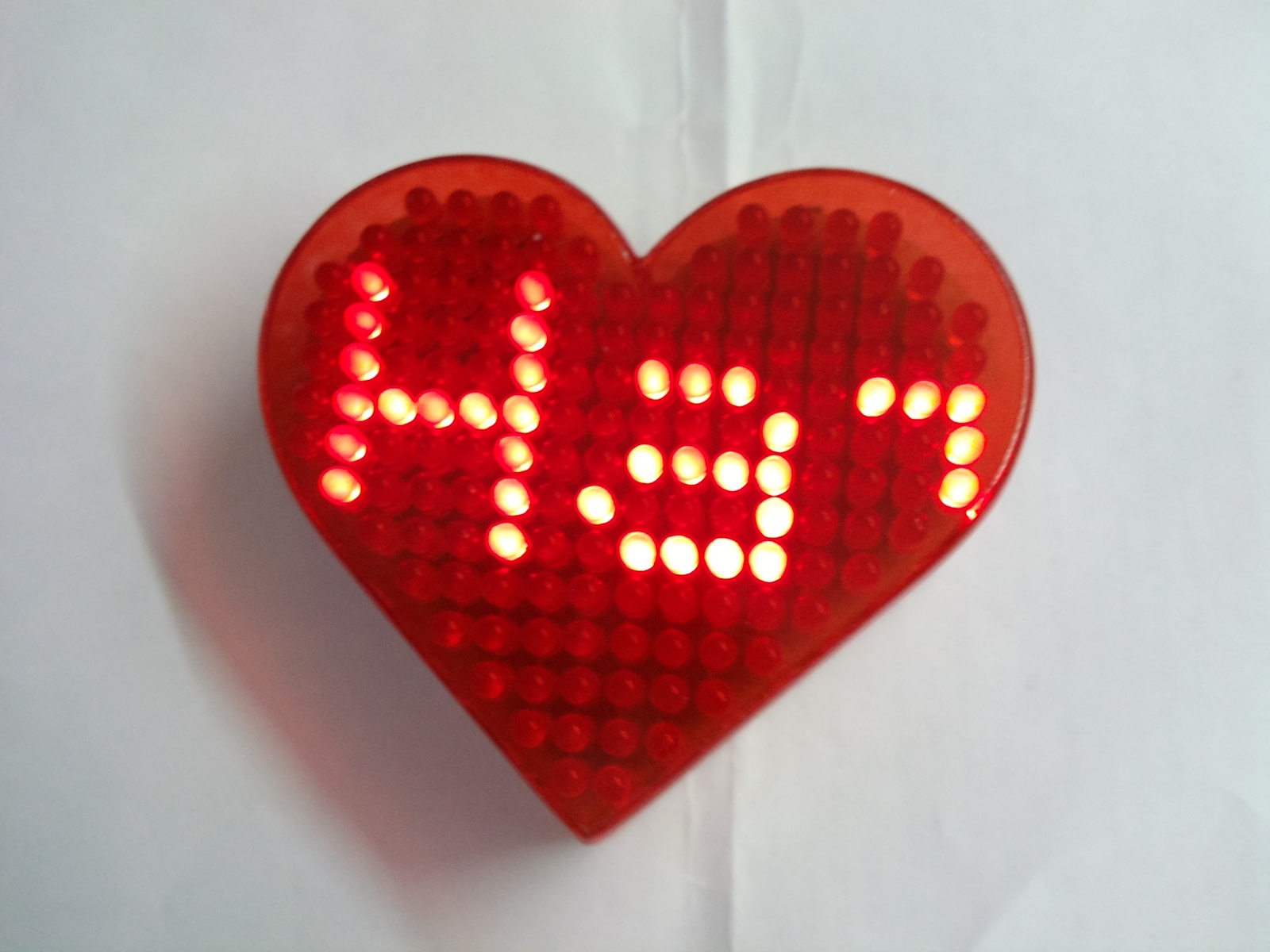

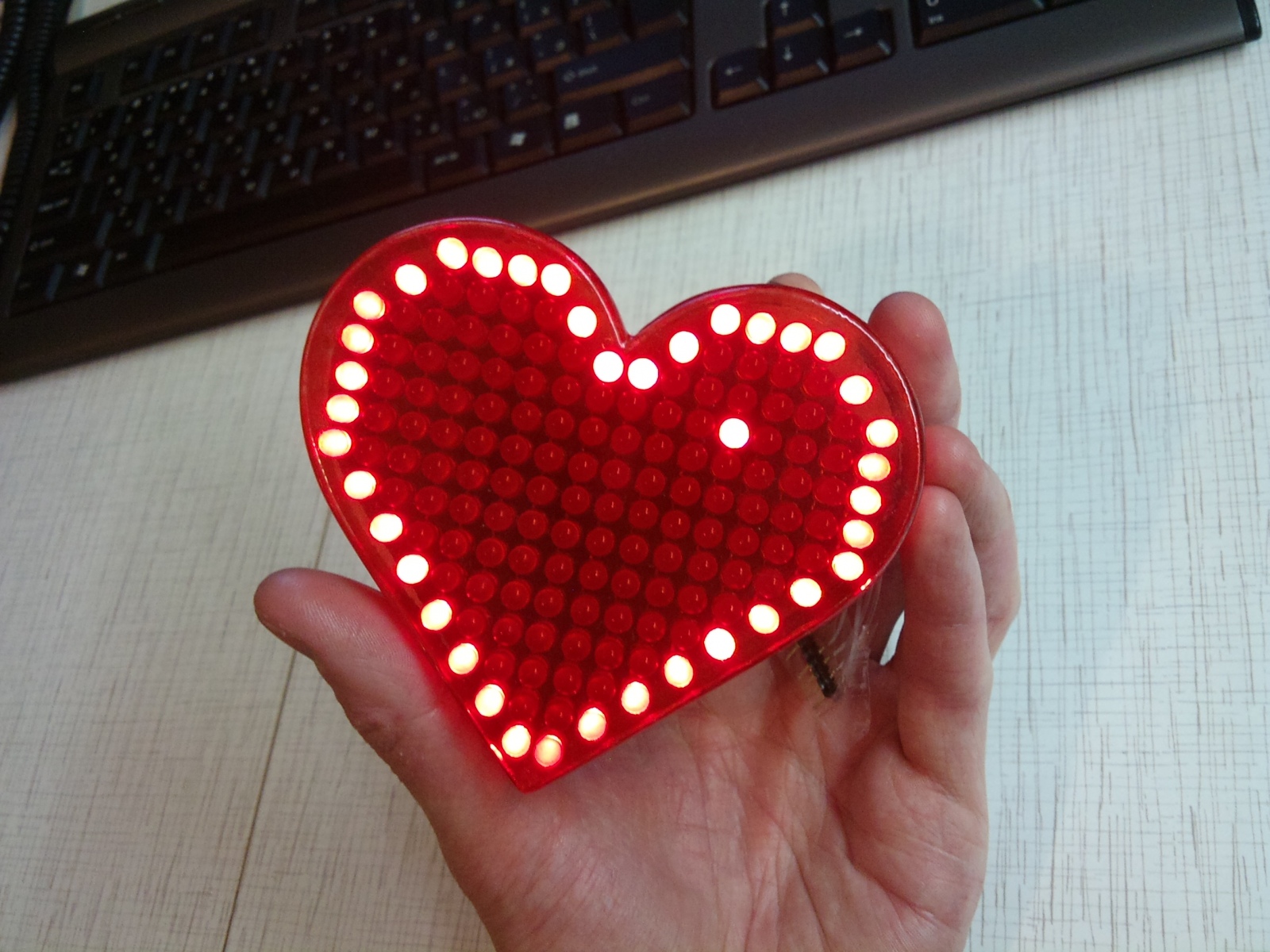

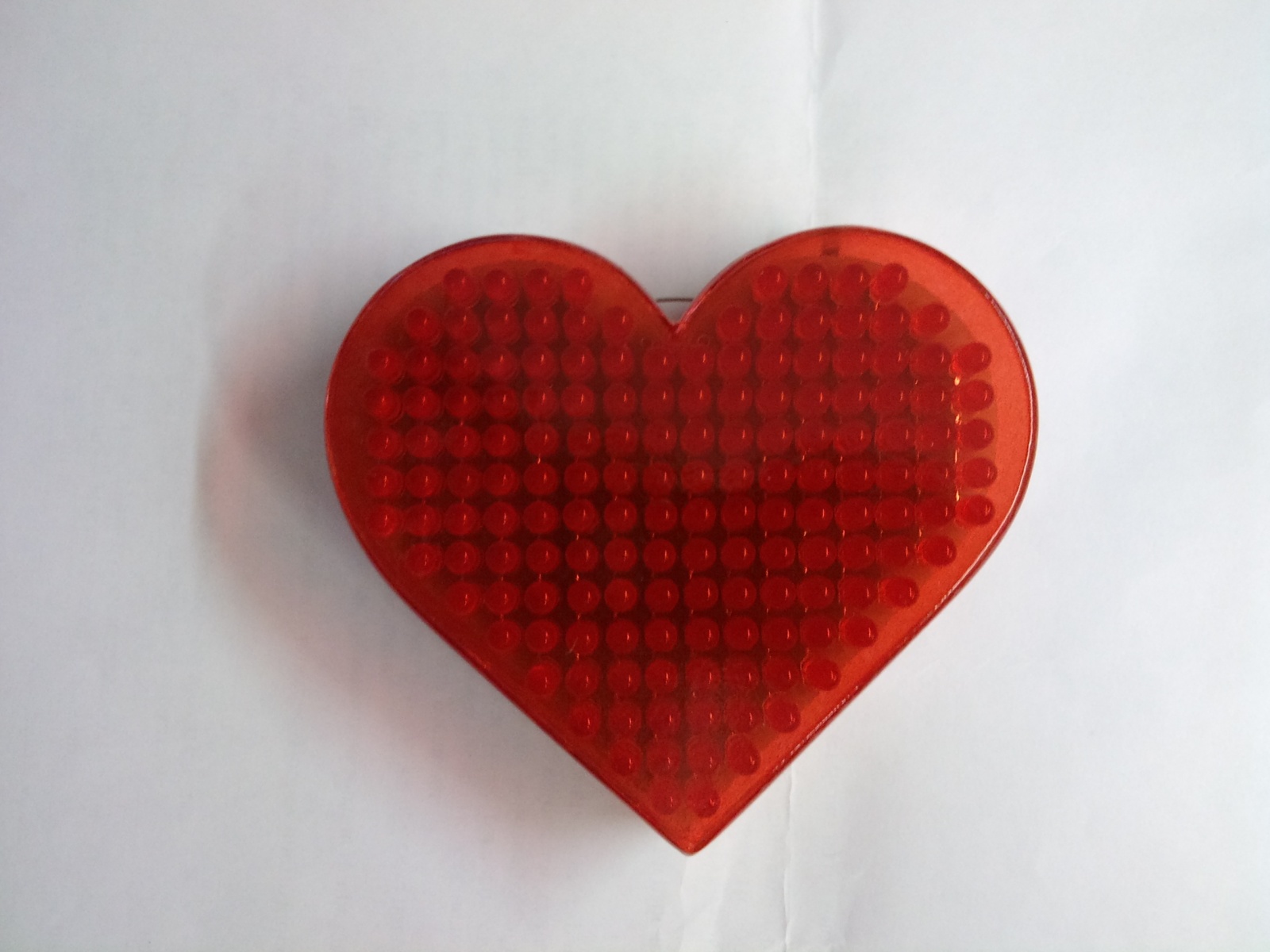

Результат:

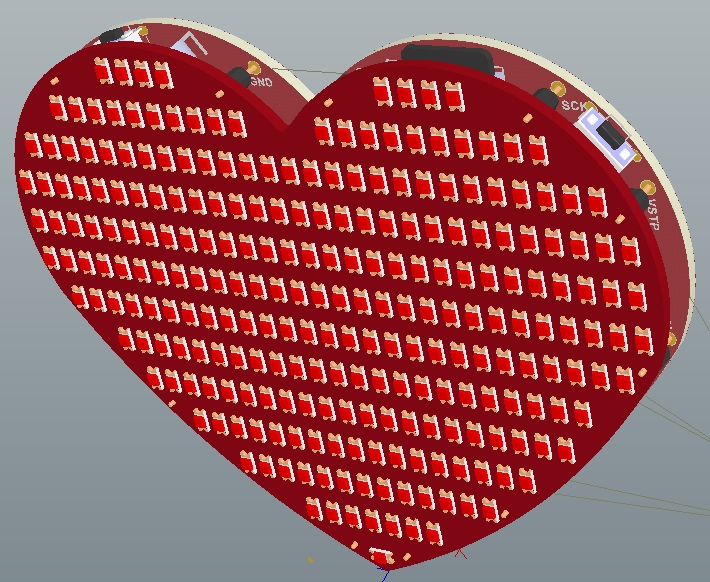

Новая версия Электронной Валеннтинки.

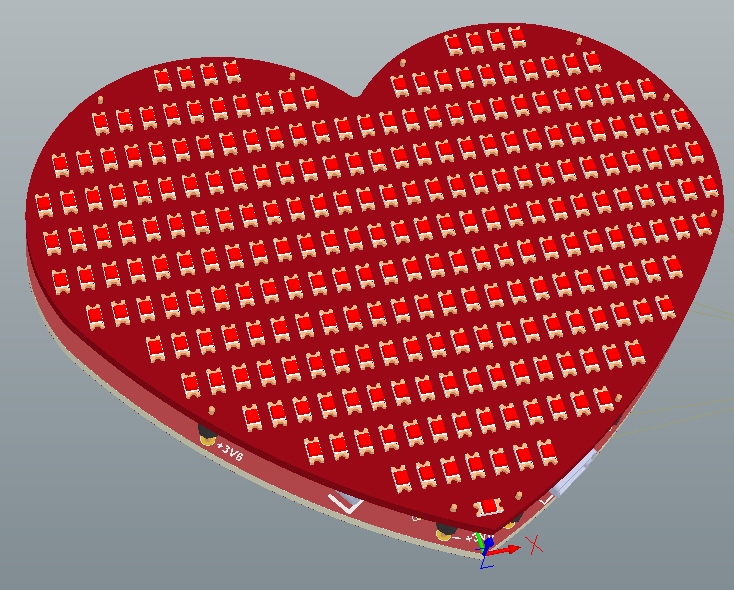

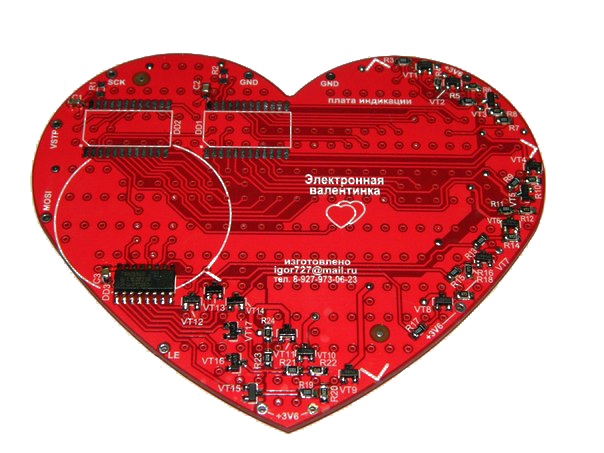

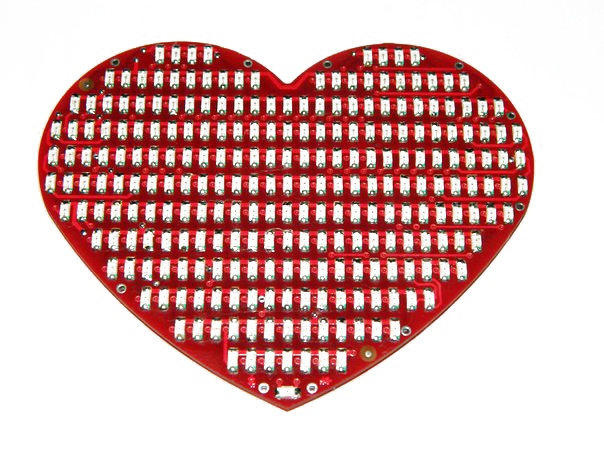

Рис. 7. Фото новой версии Электронной Валентинки (плата индикации).

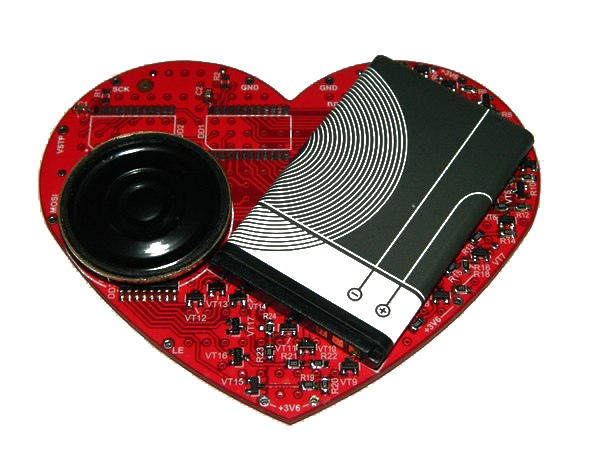

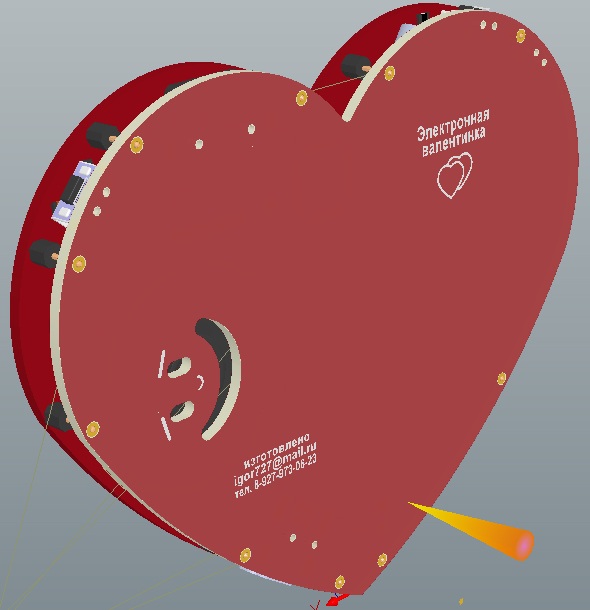

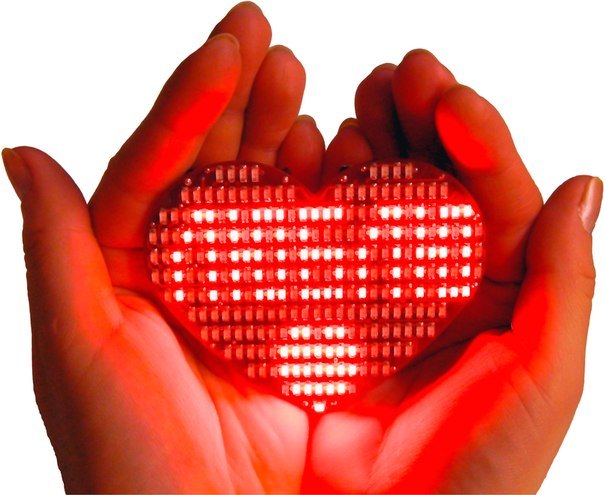

Рис. 8. Фото новой версии Электронной Валентинки ( модель в сборе).
