Блок питания с регулировкой с 0 до 40

Привет всем! В своей статье, я хочу рассказать вам, как собрать самому бп, имея минимум знаний и деталей!
Итак, приступим. Вот что нам нужно:
Детали: Диодный мост, конденсаторы-100пФ, 1000пФ, стабилизатор-LM317t, резистор-230 Ом, реостат-4,7k, вольтметр, два светодиода, клеммы, кнопка, сетевой разъем, трансформатор-ТВК-110ЛМ.
Паяльник стандарт, припой и простой инструмент.
Я делал блок питания по этой схеме:

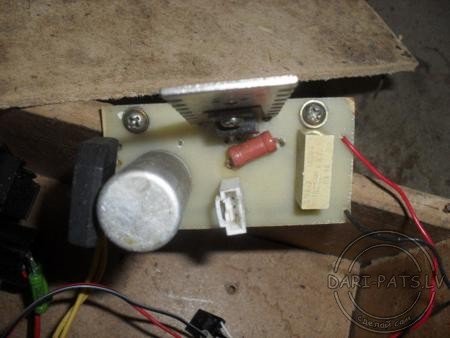

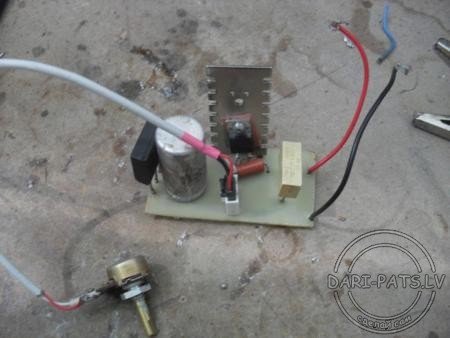

Как вы видите, схема довольно принципиальна и с ней справится даже чайник, я делал бп с печатной платой вот она:

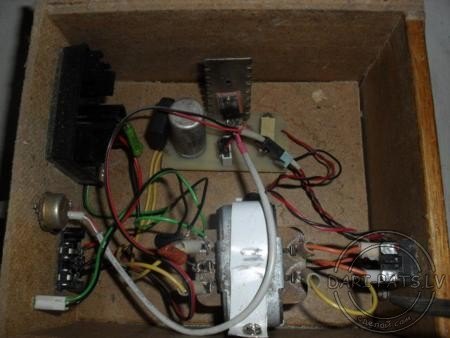

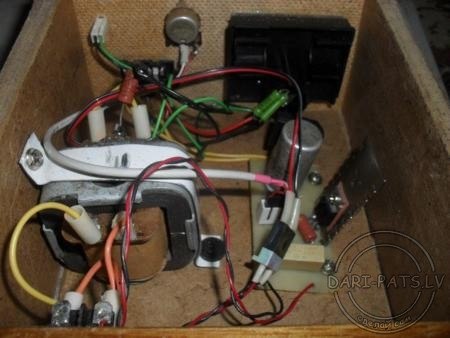

Можно сделать блок питания навесным монтажом, но это не надёжно и часто проявляется короткое замыкание вот что у вас должно получится, а внешний вид это дела вкуса.

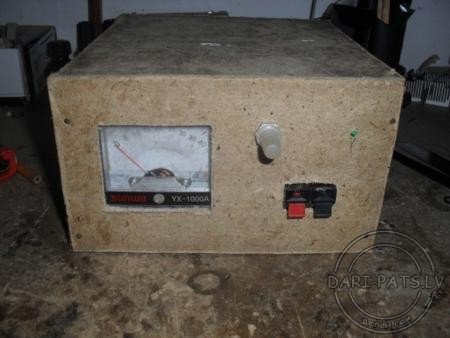

Ставить вольтметр это тоже дело вкуса, но с ним гораздо удобней. Вот передняя панель.

Если будут вопросы, пишите, всем удачи, пока, спасибо за внимание!
