Зарядное устройство автомат

Зарядное устройство — автомат, предназначено для любых типов аккумуляторов. При неправильном подключении аккумулятора устройство не включается, без подключенного аккумулятора на выходе устройства напряжения нет. При коротком замыкании на выходе — устройство не включится. Тиристор и диодный мост устанавливаются на радиатор площадью 100 кв.см. Транзисторы т1,т3,т4,т5 — ВС557 или любой PNP, т2,т6 — ВС547 или любой NPN. Тиристор не менее 10А. Трансформатор с напряжением вторичной обмотки 16 — 24В и током до 10А. Заряжаемые аккумуляторы от 4до 16В.

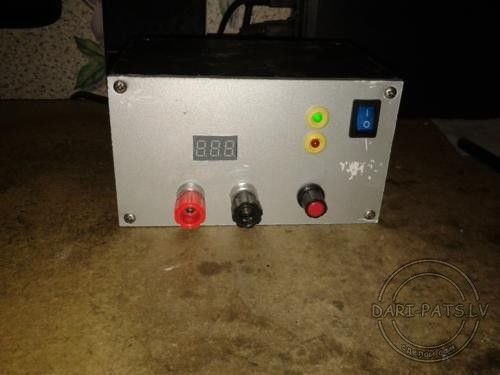

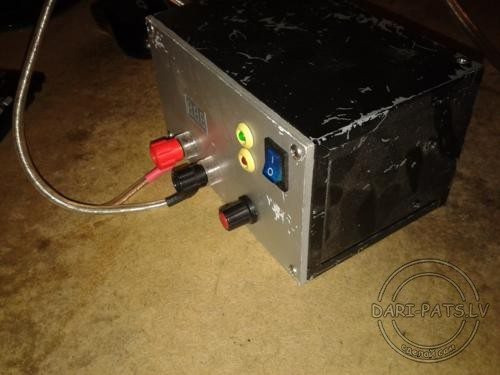

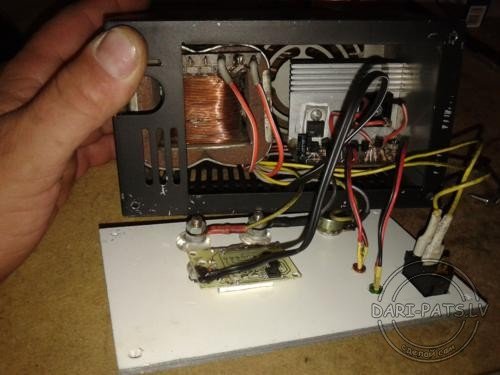

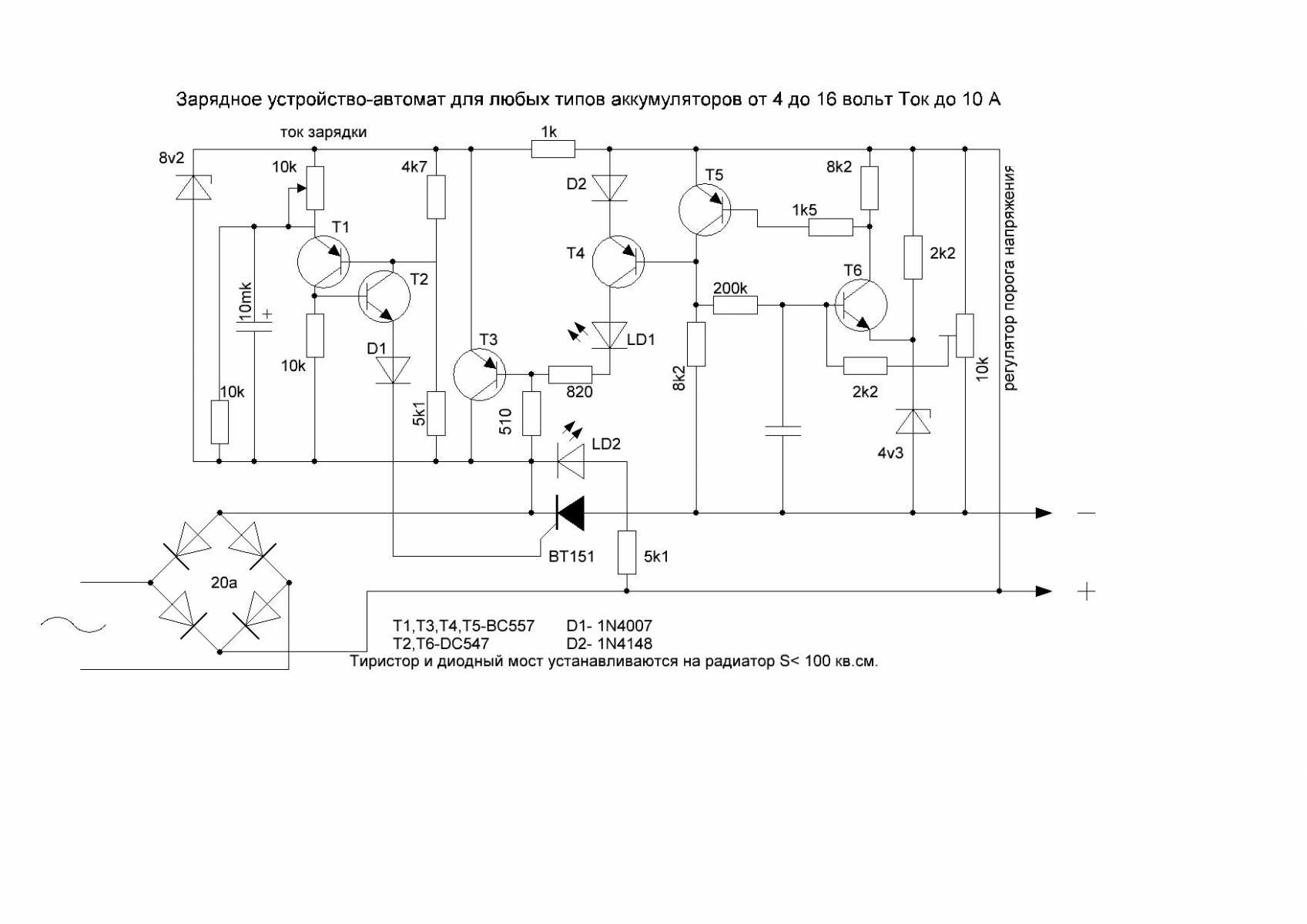

Ниже — схема и фотографии устройства!
