Блок питания своими руками

Сегодня я расскажу, как сделать простой блок питания своими руками. Для блока питания нам понадобятся:

• трансформатор

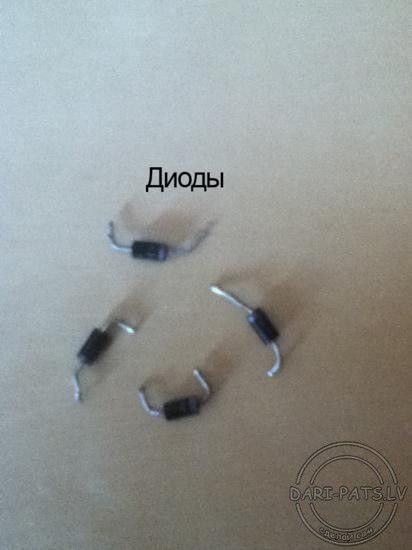

• 4 одинаковых диода

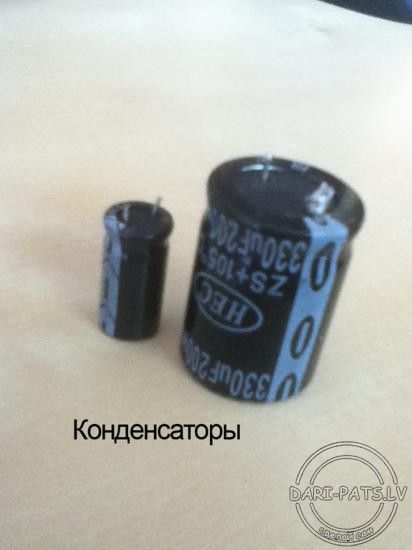

• один конденсатор (чем больше у него емкость, тем лучше для примера, если напряжение 12 вольт, то стоит взять конденсатор на 16 вольт с емкостью 1000 мкФ)

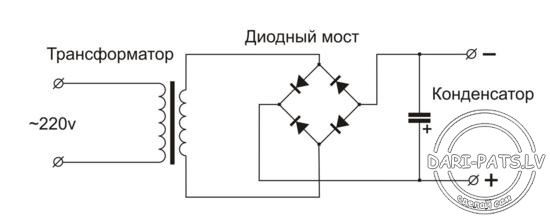

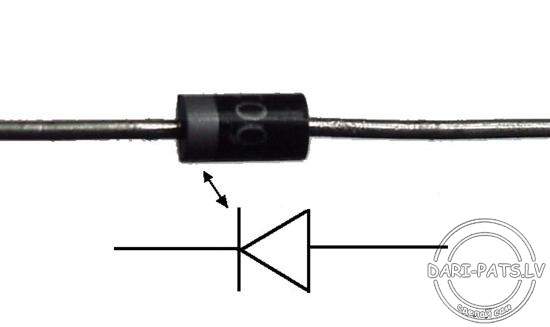

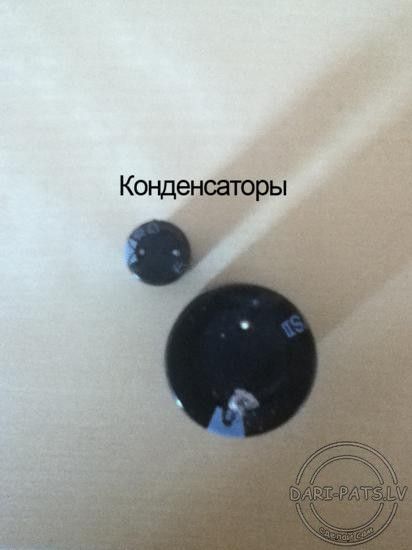

Блок питания очень удобен, когда нет поблизости аккумуляторов и батареек. Источник будет – сеть (розетка). Для начала нам надо знать, что если мы трансформатор подключим без диодов, и конденсатора мы получим переменное напряжение обозначается ~. Чтобы получить постоянное напряжение нам нужно сделать диодный мост. Он будет служить нам как двухполупериодный выпрямитель. Ниже приведено обозначение диода на схеме, схема самого блока питания, конденсатор.

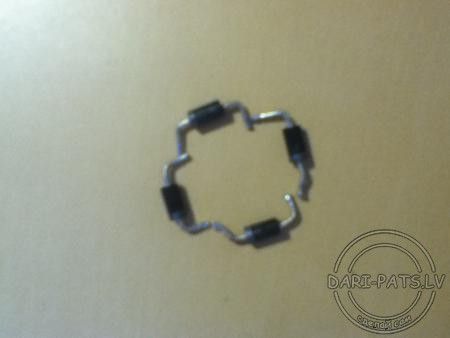

Диодный мост делается по такой схеме как нарисовано выше в живую это выглядит так:

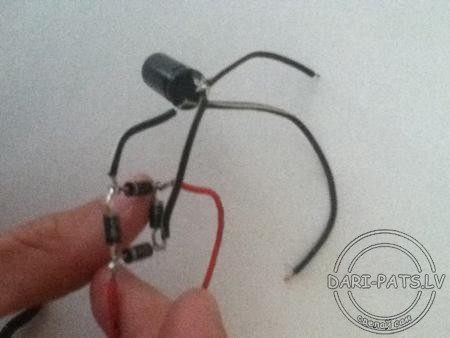

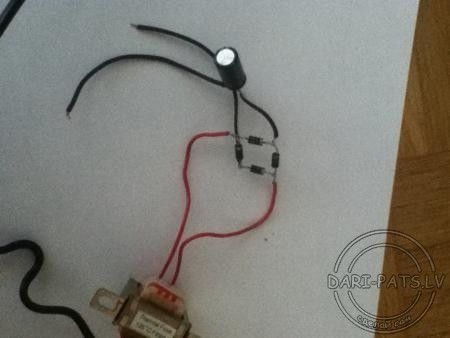

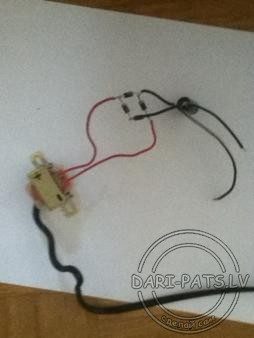

Диодный мост мы сделали. Подключаем к нему трансформатор, как показано на схеме выше. Далее к свободным концам моста мы подсоединяем конденсатор, не перепутайте + и – на конденсаторе обозначено где -. После того как подключим конденсатор проверяем, правильно ли все -. В живую это выглядит так:

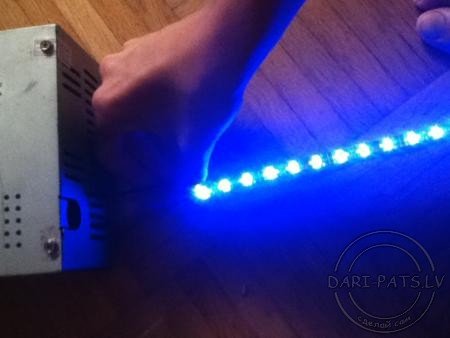

Все получилось и работает. Будут вопросы спрашивайте.

При сборке блока питания будьте предельно внимательны если у вас что-то не работает, то это означает, что вы ошиблись. Мы не несем никакой ответственности за возможные травмы!
