Свето-музыка своими руками (часть 1)

Отдельное спасибо Александру Шабловскому ака AdmiraL.

Я затрону для многих интересную тему, как сделать свето-музыку своими руками. В этой области я новичок, если знающие люди увидят ошибки и захотят дополнить, прошу, пишите в комментариях.
Нам понадобятся:

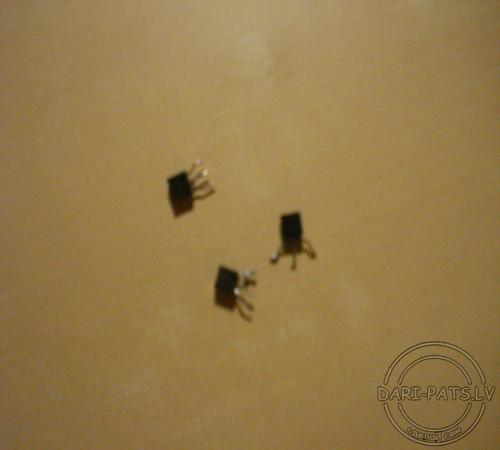

  • Транзистор – с945

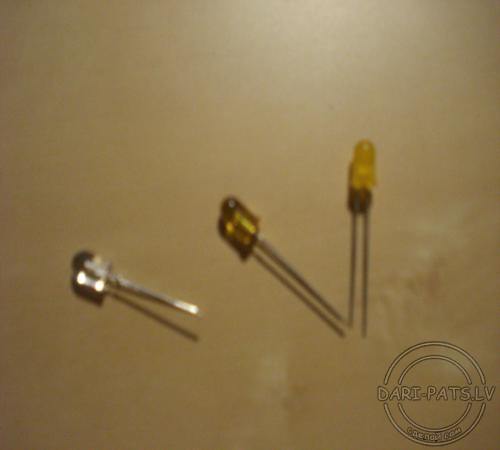

  • 5-ти миллиметровый светодиод

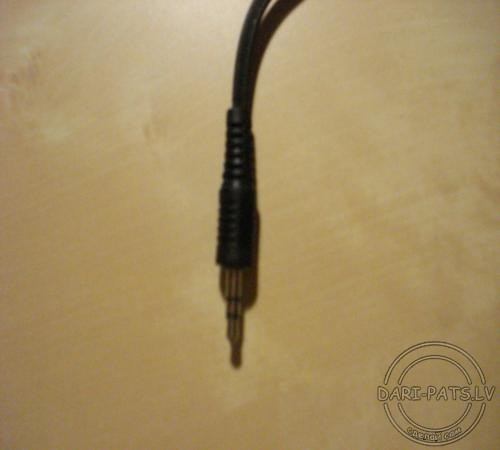

  • 3,5 кабель от наушников
  • Батарея если хотим использовать один светодиод хватит 3-в если больше, то рассчитываем один светодиод потребляет 3 вольта.

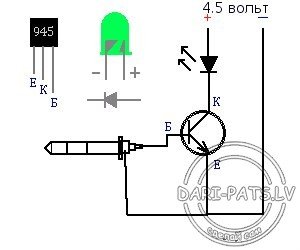

Вот схема:

Думаю, приступим. Берем транзистор, поворачиваем его той стороной, где надпись, главное не спутать. У транзистора есть база, коллектор и эмиттер. Снимаем изоляцию с провода от наушников, там мы видим три провода, допустим: черный, красный и медный. Черный и красный это каналы: левый и правый. А медного или желтого цвета – это общий, он нам и нужен. Припаиваем его или прикручиваем к «Е» – эмиттеру. Затем берем минус от батарейки и прикручиваем туда же к «Е» – эмиттеру. Должно получится так, чтобы и общий, и «-» были припаяны или прикручены к эмиттеру. Затем мы берем наш светодиод и его минус мы припаиваем к коллектору, который посередине. Плюс светодиода мы припаиваем к + батарейки. Затем берем наш штекер. У нас осталось два провода левый и правый каналы, берем любой из них и припаиваем его к «Б» – базе. Вроде всё. Врубаем музягу, вставляем штекер в разъем вашего устройства и радуемся. Да, чтобы музычка играла, и моргал светодиод – вам нужно купить переходник (Audio Adapter 3.5 mm stereo plug).
