Металлоискатель “PIRAT” своими руками

     Всем доброго времени суток! Лето в самом разгаре, и одно из увлечений теплого времени года это поиск кладов. Для поиска на пляжу мелких монеток и пивных пробок я решил собрать простенький металлоискатель PIRAT.

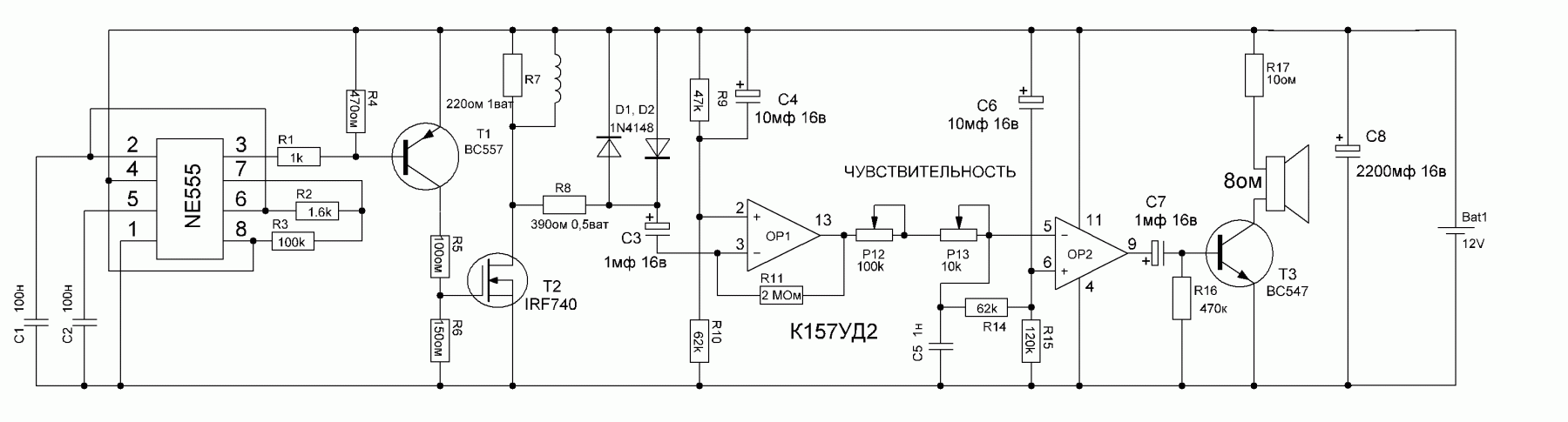

      Металлоискатель “PIRAT” (сокращённо от PI – импульсный, RA-T – radioskot – сайт разработчиков) не содержит дефицитных деталей и легок в настройке, по этому его может собрать даже начинающий радиолюбитель. Сборка этого металлодетектора мне обошлась в 200 рублей. Глубина обнаружения 5 рублей около 10 сантиметров, что приемлемо для пляжного поиска. Вот его схема (в оригинальном размере)

Итак, приступим.
      Во-первых, нужно сделать печатную плату (скачиваем по ссылке). Все печатные платы взяты из группы ВКонтакте.

      Плату делал ЛУТ‘ом, но так как живу в общежитии и утюг достать проблематично, вместо него использовалась конфорка электроплитки. Кусок текстолита ложился на разогретую конфорку, а сверху отпечатанный зеркально рисунок платы. Бумагу разглаживали с помощью торца карандаша.

      Травил плату в растворе хлорного железа. Хлорное железо было куплено в магазине, который торгует радиодеталями. Главное следить за процессом травления, и не перетравить плату. ВНИМАНИЕ! Хлорное железо ядовитый и очень активный реактив, работать с ним нужно соблюдая технику безопасности, то есть в перчатках и проветриваемом помещении.
Травил в емкости из пищевого пластика, для перемешивания так же использовал пластиковую ложку. Не в коем случаи не из металла!

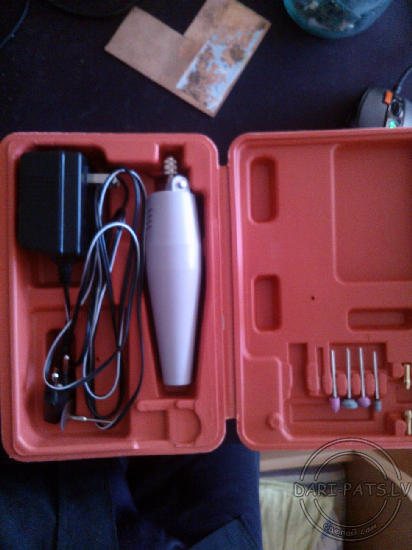

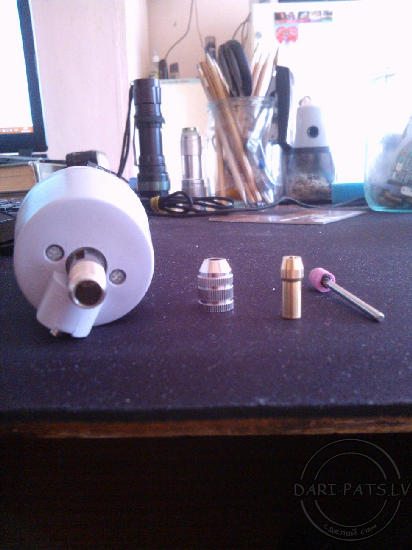

      Потом шла нудная процедура сверления и зенкования отверстий. Для это я использовал микродрел

После сверления, надо облудить плату.
Для этого, покрываем всю плату активным флюсом, паяльным жиром или спирто-канифольным раствором. Берем мощный паяльник ~80 Вт, на кончик жала набираем немного припоя марки ПОС-61. И слегка касаясь дорожек проводим по ним. Нужно следить чтоб припой не попал в отверстия, по этому надо следить, чтоб припоя на жале было минимальное количество.
      Следуя сборочному чертежу, нужно установить детали на нашей печатной плате.

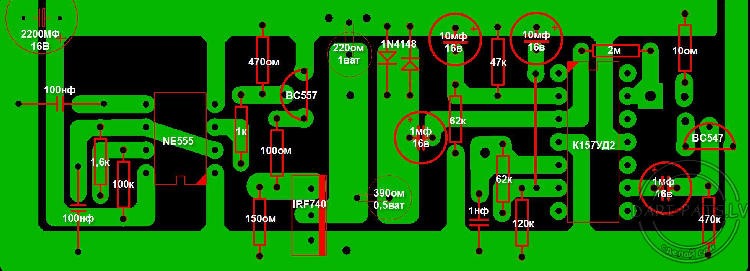

Вот сборочный чертеж

Главное не перепутать полярность электролитических конденсаторов. И я рекомендую устанавливать микросхемы в панельки, а не припаивать к плате.

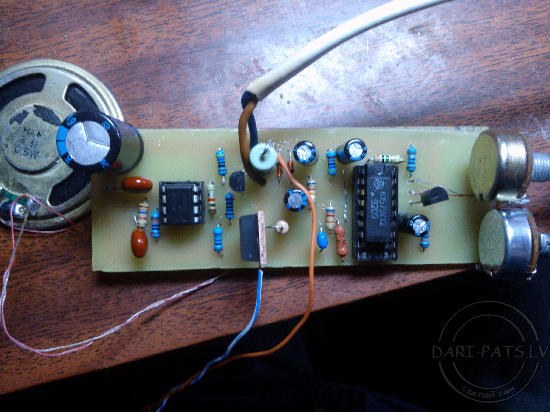

Результат нашей работы

И да, плату надо мыть в растворителе от флюса

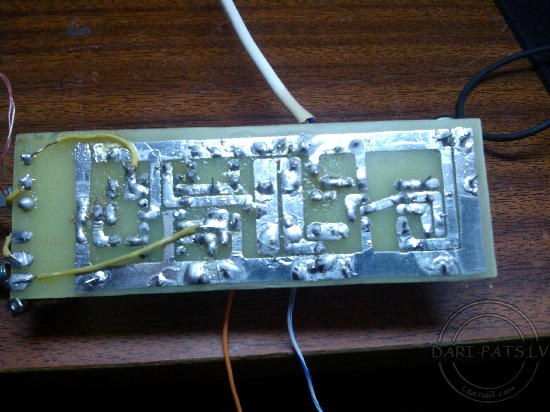

Вид со стороны деталей

Теперь нужно мотать катушку. У меня получилось диаметр 20 сантиметров, 20 витков проводом диаметром 0.5мм.

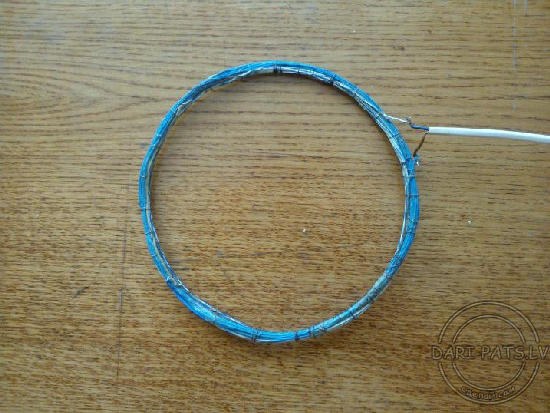

Сама катушка

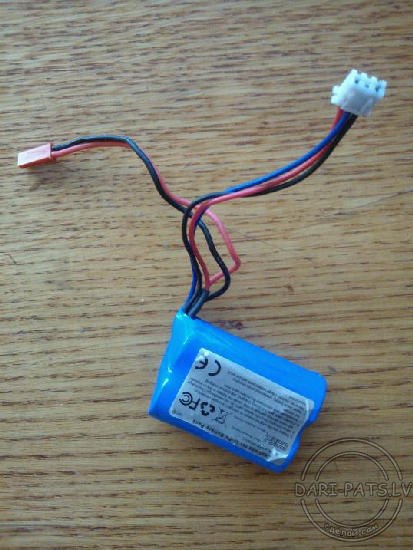

Для питания использовал такой аккумулятор

Корпус и штангу я не стал делать, потому что это была тестовая модель, так как я раньше не собирал металлоискатели. Наигравшись с Пиратом, я решил собрать Clone Pi-W, о нем я расскажу в следующей статье.
Ну а теперь тесты на прибора дома и на улице. Видео смотрите ниже:
