Пищалка на транзисторах

Наипростейшая схема “пищалки”. Делается она очень просто, нам нужно достать два транзистора, один типа NPN и один PNP. Узнать это можно очень просто: в гугле пишем название транзистора и скачиваем даташит. Пишем в гугле как пример s9014 datasheet.
Как пример, можно использовать КТ315 и КТ361, BC33740 и BC32740, я использовал S9014, BF421. В моей сборке я расскажу, как собрать на этих транзисторах. Итак, нам понадобится:

  • Динамик.
  • Батарейка 1.5 в я использовал 3в разница не большая можно любую.

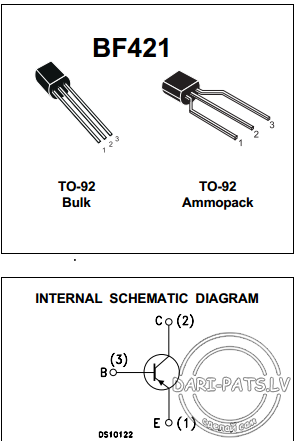

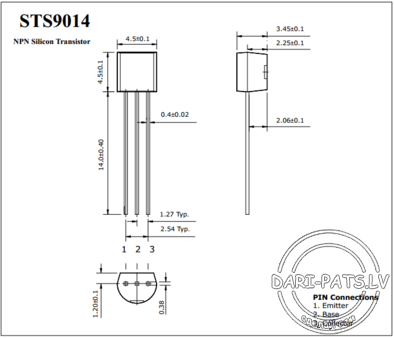

  • Два транзистора (мои S9014,BF421).
  • Переменный резистор тоже нет ограничений.
  • Кнопка или тумблер.
  • Конденсатор от 10 до 100 нф(10 нф 103)

Приступим!
Берём динамик, припаиваем его минус к минусу батарейки, плюс батарейки мы припаиваем к эмиттеру «пнп» транзистора, в моем случаи это bf421. Далее базу «пнп» транзистора мы припаиваем к коллектору «нпн» транзистора, а коллектор «пнп» транзистора к плюсу динамика. Затем к плюсу динамика мы припаиваем конденсатор, я брал 103 он на 10 нф. Ко второй ноге конденсатора мы припаиваем базу «нпн», далее к эмиттеру «нпн» транзистора мы припаиваем минус от динамика. Все, что нам осталось сделать – это к базе «нпн» транзистора припаять первую ногу переменного резистора, а вторую ногу переменного резистора мы припаиваем к эмиттеру «пнп» транзистора. Если хотим делать кнопку, то от минуса батарейки мы берем провод и разрезаем его. То что идет от батарейки мы припаиваем на первый контакт кнопки о, что идет на динамик ко второму контакту кнопки.
Наверно запутано объяснил, но все видно на схеме. Будут вопросы – пишите.

Видео работы:
