Усилитель на tda8560

Усилитель на tda8560 – это сдвоенный усилитель, выдающий 25вт на 2 канала при 4-ёх омной нагрузке, а при 2-ух омной нагрузке по 40 вт на канал!

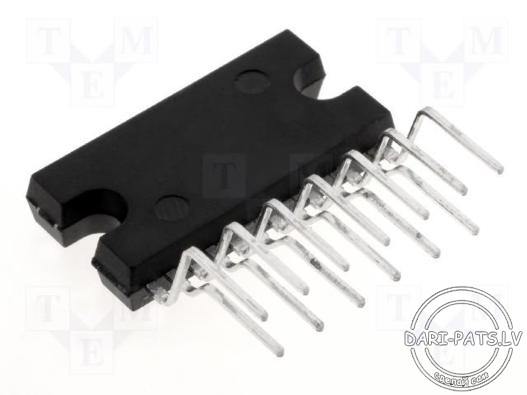

Для начала нам понадобится сама микросхема

Потом два конденсатора емкостью 0.1мкф, они такие желтые и на них 104 написано. Также понадобится паяльник, провода и т.п.
Ну что ж, переходим к процессу пайки!

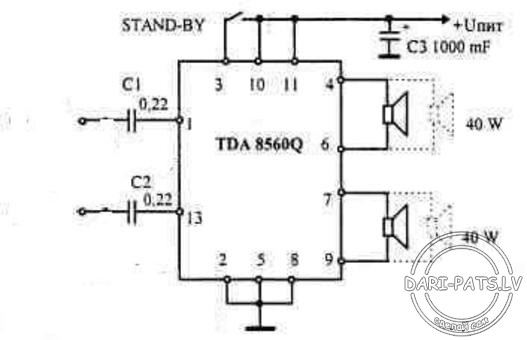

Припаиваем всё по этой схеме. “Схема усилителя на tda8560”

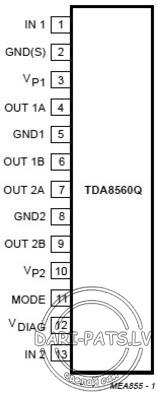

А чтобы не перепутать ножки микросхемы вот ее цоколевка

Микросхему необходимо поставить на большой радиатор, иначе она будет греться. Питание этой микросхемы можно осуществлять от многих источников, но я использую компьютерный бп. Питание можно спокойно давать в 12в.
