Термометр на Attiny 2313

И так, поехали: первая схема на МК.

Диапазон измерения температуры от -30 до +125
ВНИМАНИЕ! ПИТАНИЕ НА МИКРОКОНТРОЛЛЕР НЕЛЬЗЯ ПОДАВАТЬ БОЛЬШЕ 5ВОЛЬТ!!!!


1) Датчик температуры DS1820,
2) MK Attiny 2313,
3) Резистор 4.7к,
4) Стабилизатор 78L05,
5) 2 конденсатора 100 Мкф*16 в,
6) Трехцифровой семисегментный индикатор с общим катодом.

Как видим, схема довольно проста

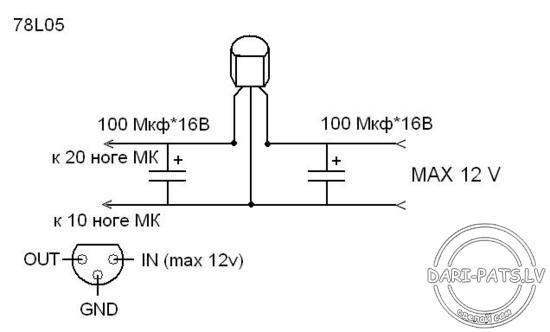

Сюда можно добавить еще стабилизатор 78L05 с шунтирующими конденсаторами (по желанию) для стабильного питания данной схемы. Вместо 78L05 можно КРЕНКУ (КР142ЕН5А кажется) ставить, но там вроде распиновк другая.

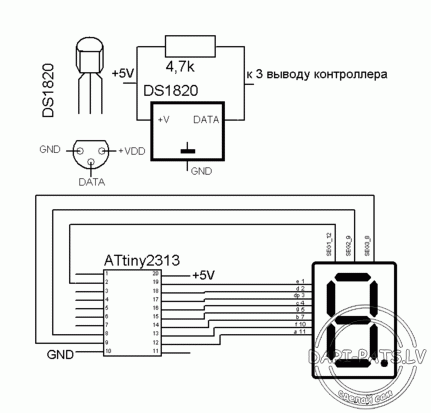

Вот схема

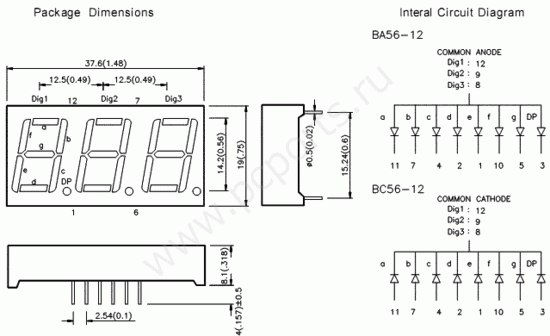

Вот распиновка индикатора:

Берем МК, зашиваем его
https://dari-pats.lv/index.php/kompjuter/som-programmator-i-rabota-v-ponyprog.html#.UM86ymIZniQ
в этой статье я пошагово рассказывал как это делать.

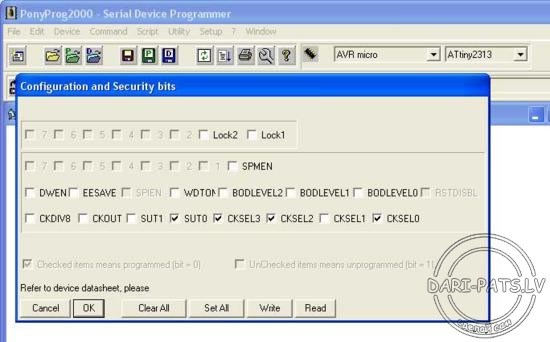

Выставляем фузы так:

Паяем схему, и все.
Главное не перепутать питание, и не превысить его, иначе МК накроется.
Скачать прошивку.

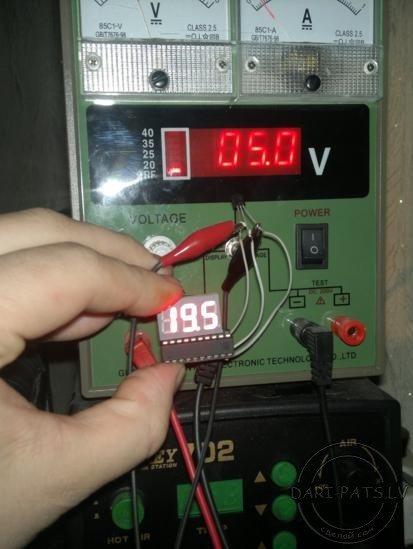

Финал
