Домашняя акустическая система своими руками

Здравствуйте, мои читатели! Если вы оказались здесь, то наверняка мечтаете о мощной, но не дорогой домашней акустике! Что ж, у меня есть вариант который должен вас удовлетворить, но для начала предыстория!

Я тоже как и вы, мечтал о хорошей акустике за небольшие деньги, ходил по магазинам, слушал, выбирал, но ничего так выбрать и не смог. Конечно были достойные претенденты, но стоимость их была выше 7 тыс. рублей, а так как мой бюджет был ограничен, купить я их не мог. Стал искать альтернативу! Думал купить какие-нибудь домашние усилители, но их стоимость была довольно высока. Я уже отчаялся и смерился со звуком из моей небольшой «системки» 2.1, но тут я наткнулся на видео в котором парень подключал динамики к автомобильному усилителю дома. Меня это очень заинтересовало и я стал искать материал на эту тему. Его оказалось достаточно, но вот только в каждой статье были небольшие ошибки или недочеты, они проявлялись к примеру в разногласиях авторов, один писал одно, а другой немного другое. Но прочитав и просмотрев все, что смог найти в гугл и ютьюб, у меня сложились более или менее «правильные» знания. Я решился и купил все необходимое для того, что бы собрать акустику. И о чудо, у меня все получилось и я очень доволен своим «детищем»!
Теперь у меня достаточно знаний которыми я хотел бы поделиться с вами.


И так, для начала нам нужно определиться что мы хотим, систему 2.0, 2.1, 4.0 или 4.1
Теперь, после того как мы определили, что за систему мы хотим, стоит подумать из каких динамиков она будет состоять. С учетом этого мы будем выбирать усилитель и компьютерный БП.
Рассмотрим самый простой вариант – систему 2.0. В итоге мы получим колонки 2.0, усилок и блок питания в рабочем состоянии, из этого и соберем акустику.
Для этой системы нам потребуется два автомобильных или каких либо других динамика (их мощность вы выбираете на ваше усмотрение, я, для примера, брал динамики: два коаксиальных трех полосных динамика по 100 ватт. Хочу заметить что 100 ват – это номинальная мощность и при выборе динамика стоит смотреть только на нее.
Для таких динамиков вполне подойдет двухканальный автомобильный усилитель с номинальной мощностью от 60 ватт, и опять хочу заметить что некоторые производители, такие как SUPRAна своих усилителях пишут Max.Power 2×130 – это не означает что на каждый канал вы получите 130 ватт, это означает что максимальная мощность этого усилителя 130 ватт на канал, а вот номинальная всего 60 ватт (это можно узнать в документах на усилитель). Так что при выборе усилителя тоже смотрите только на номинальную мощность!

 И так, допустим мы купили динамики и автомобильный усилитель. Теперь усилитель нужно как-то запитать, но в розетку мы его не включим, так как он рассчитан на 12 вольт, а у нас 220. Нужен адаптер. Нормальный адаптер стоит от 3 тыс. руб. — это слишком дорого. Есть способ подешевле! Нам понадобится компьютерный блок питания, для двухканального автомобильного усилителя номинальной мощностью 60 ватт подойдет БП от 350 ватт.


Теперь рассмотрим подключение блока питания к усилителю. От блока питания выходит много разных проводов. Нам потребуются: зеленый, черные – это минус, желтые – это +12, пару красных – это +5.

1 шаг – Берем зеленый провод и соединяем его с черным проводом для того что бы БП у нас запустился.
2 шаг – Берем красный провод и черный провод — к ним подключаем лампочку (автомобильную) на 12 вольт. Можно подключить 2 лампочки взяв еще один черный и красный провода – это нужно для уменьшения просадки линии +12 вольт.
3 шаг – Берем 4-5 желтых проводов (чем больше, тем лучше) можно взять и 3 провода, но не меньше. Зачищаем концы и скручиваем. Столько же берем черных проводов и поступаем с ними так же!
Теперь у нас есть линия +12 вольт (желтые провода) и минус (черные провода). Кстати, скручивали мы их потому что через один проводок 15 или 18 ампер (в зависимости сколько выдает ваш БП, на нем должно быть написано) пройти не смогут и провод будет сильно греться! Ну с БП, я надеюсь, мы разобрались. Теперь нам нужно подключить БП к автомобильному усилителю. Делается это довольно просто:


1) Берем желтый провод (вернее провода, так как у нас их там должно быть не менее 3) и подсоединяем к входу +12, он будет помечен как: +12.

2) Теперь у нас осталось два входа, первый это REM – он обычно находиться посередине, и его нужно замкнуть со входом +12 вольт, так как в автомобиле к входу REM тоже идет +12 вольт, только от автомагнитолы.

3) И так, последний вход обозначается как GND – это минус, и к нему нужно подключить черный провод (вернее черные провода, так как их у нас должно быть не менее 3)


Теперь нужно включить БП, и если вы все правильно подключили, то ваш усилитель должен заработать.

Сейчас разберемся насчет динамиков.

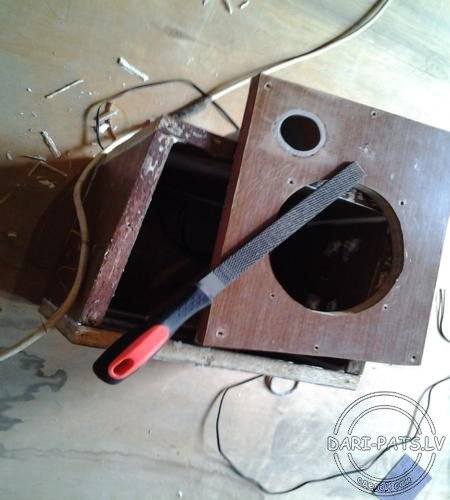

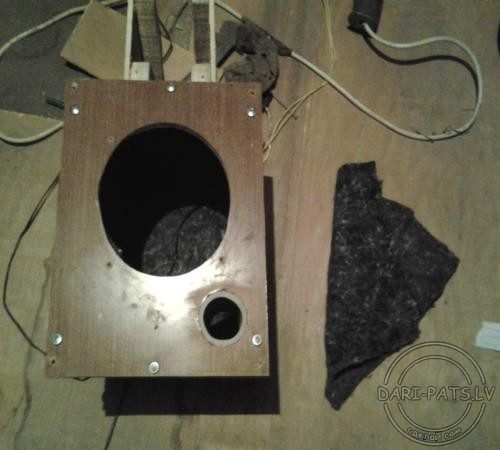

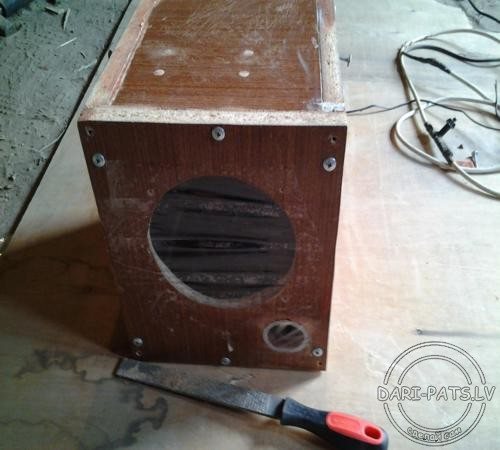

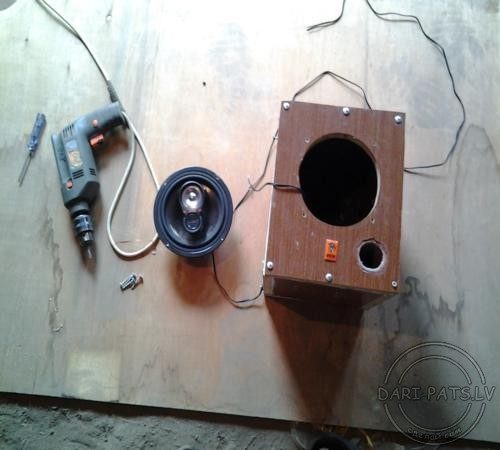

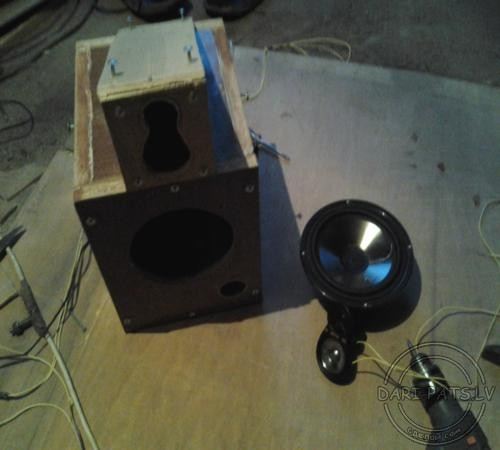

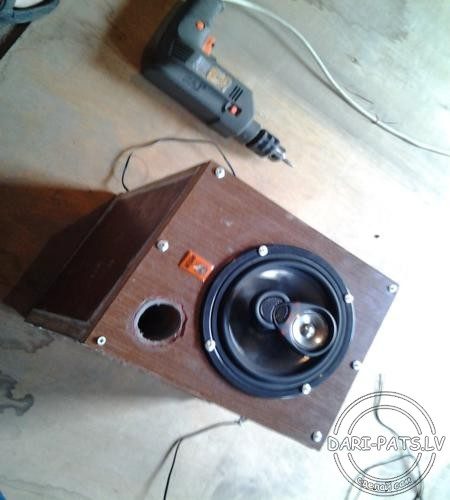

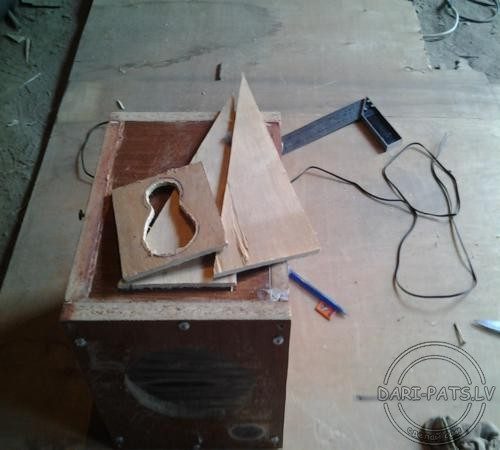

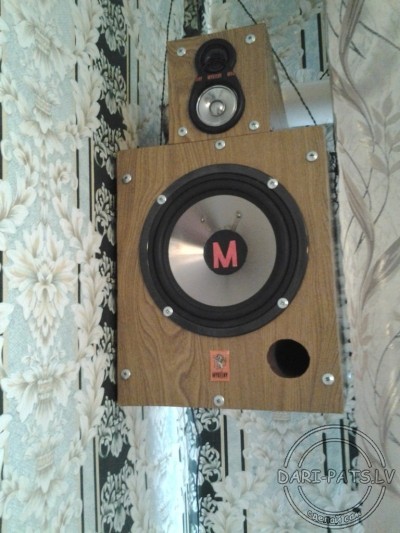

Подключить их очень просто, там все отмечено, где плюс, а где минус и перепутать что-то очень сложно. Гораздо сложнее сделать корпус! Для овальных динамиков 6×9 дюймов и мощностью 100 ватт, потребуется короб не менее 15 литров, но так же и не более 25 литров. Корпуса бывают разные, но рассмотрим мы только два типа: это корпус ЗЯ (закрытый ящик, и сказать о нем больше нечего) и корпус ФИ, что означает корпус с фазоинвертором. Второй тип корпусов на много лучше, но и немного сложнее. Сложнее он тем, что нам понадобиться посчитать длину фазоинвертора, но для этого есть программа, называется BassPort. В качестве фазоинвертора лучше всего использовать пластиковую сантехническую трубу, диаметр ее зависит от динамика. После того как сделали корпус, мы можем подключать наши колонки к усилителю (не перепутайте полярность) и наслаждаться музыкой.


Подведем итог, как я говорил мы должны были собрать не дорогую домашнюю акустическую систему. Посмотрим, получилось ли у нас. Я буду брать цены исходя из цен комплектующих, которые я использовал выше как пример.

  • Усилитель SUPRASBD-A2130 – 1400 руб.
  • Динамики MysteryMS 6944 – 1000 руб.
  • БП 350 ватт (б/у) – 350 руб.
  • Материал для изготовления колонок — 1000 руб

Итог: 3750 руб.

И так мы собрали акустику за 3750 рублей, но ее звучание будет превосходить все акустические системы за 5-7 тыс. рублей. В итоге мы сэкономили, как минимум, 3-4 тыс. рублей, и получили эксклюзивную вещь, ведь такой акустики больше ни у кого нет. Да и похвастаться перед друзьями своими не кривыми руками всегда приятно! Если возникли вопросы, то можете писать в комментариях или посетить мою группу в ВКонтакте http://vk.com/akystika_doma.
На все вопросы я обязательно отвечу!
