Мини-лампа от usb

Сегодня я расскажу, как сделать настольную лампу от usb. Начнем с того, что нам понадобится:

  • Светодиод белый на 3 вольта
  • Один резистор на 200 ом
  • Usb кабель

Если у вас есть резисторы и вы не знаете, как определить их сопротивление, то с помощью программы RLINE это можно выяснить. Либо можно воспользоваться онлайн калькулятором.

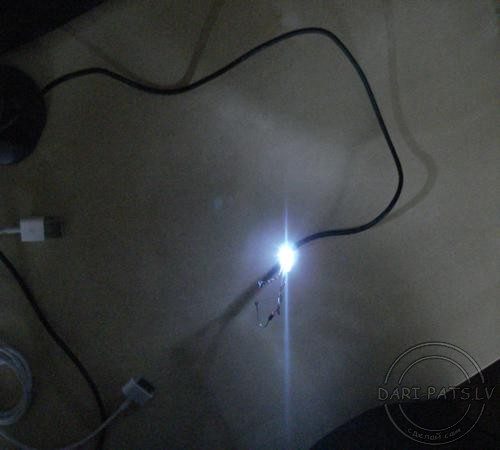

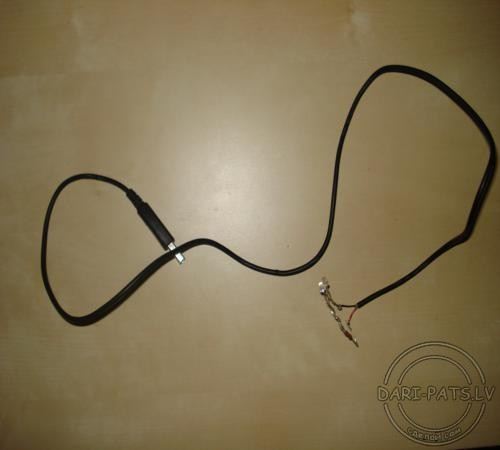

Берем usb кабель и снимаем изоляцию. Видим четыре провода: черный, красный, зеленый и белый. Отрезаем зеленый и белый провода, они нам не нужны. Снимаем изоляцию с красного и черного проводов, чёрный это “-” красный это «+». Итак, берем  резистор, скручиваем его вместе с usb кабелем с + или спаиваем как вам удобнее.  Затем берем черный провод “-” и прикручиваем или припаиваем его к “-“светодиода (который можно проверить с помощью 3-ех вольтовой батарейки). «+» светодиода прикручиваем или припаиваем к скрученному резистору. Все готово!
Осталось придумать дизайн. У меня он вышел не очень, так что не буду его показывать. Еще лучше сделать конус: с внутренней стороны обклеенный фольгой, так как можно будет поместить в него светодиод и свет не будет рассеиваться.
Удачи! Появятся вопросы пишите!

Есть и другой вариант, на тот случай, если под рукой нет резистора на 200 Ом. Можно соединить два светодиода параллельно, то есть + к +, – к -. И на плюс поставить резистор, допустим, на 150 Ом. Результат будет практически одинаковый.
